硬體功能說明:
-
模擬器可支援8xC51/52/54/58及相容的單晶片
-
可以完整使用32個IO接腳,包含P0、P1、P2、P3串列接腳與Timer計時器、支援PCA、DPTR與SPI介面,可以100%重現CPU特性
-
不佔用TXD、RXD串列接腳、Timer2使用資源
-
可選擇不同的時脈來源: 4MHz、11.0592MHz,12MHz、24MHz
-
電源採用恢復型保險絲,避免5V電源與地之間的短路保護,所有I/O接腳均做保護
-
採用USB抗干擾設計與防靜電保護,與電腦連接即插即用,支援WIN2000、WINXP、VISTA、WIN7、WIN8、WIN10等32位元或64位元作業系統
-
結合麵包板,動手即可完成實驗,從入門到專題設計皆適用
軟體功能說明:
-
完全支援51系列組合語言或C語言的規劃與設計
-
支援高階C語言與組合語言偵錯環境(Keil development tools for the 8051 Microcontroller),支援單步執行、設定20個斷點、觀察變數與暫存器內容,全速運轉時可按暫停方式停止程式,可模擬各大品牌單晶片,包含WINBOND、INTEL、ATMEL、SST、ST、STC等等
-
完整包含中文安裝與使用手冊
推薦書籍:
-
全華圖書 : 單晶片微電腦8051/8951原理與應用(C語言)(第三版)
-
全華圖書 : 單晶片微電腦8051/8951原理與應用 (組合語言版本)
外觀與接腳定義:

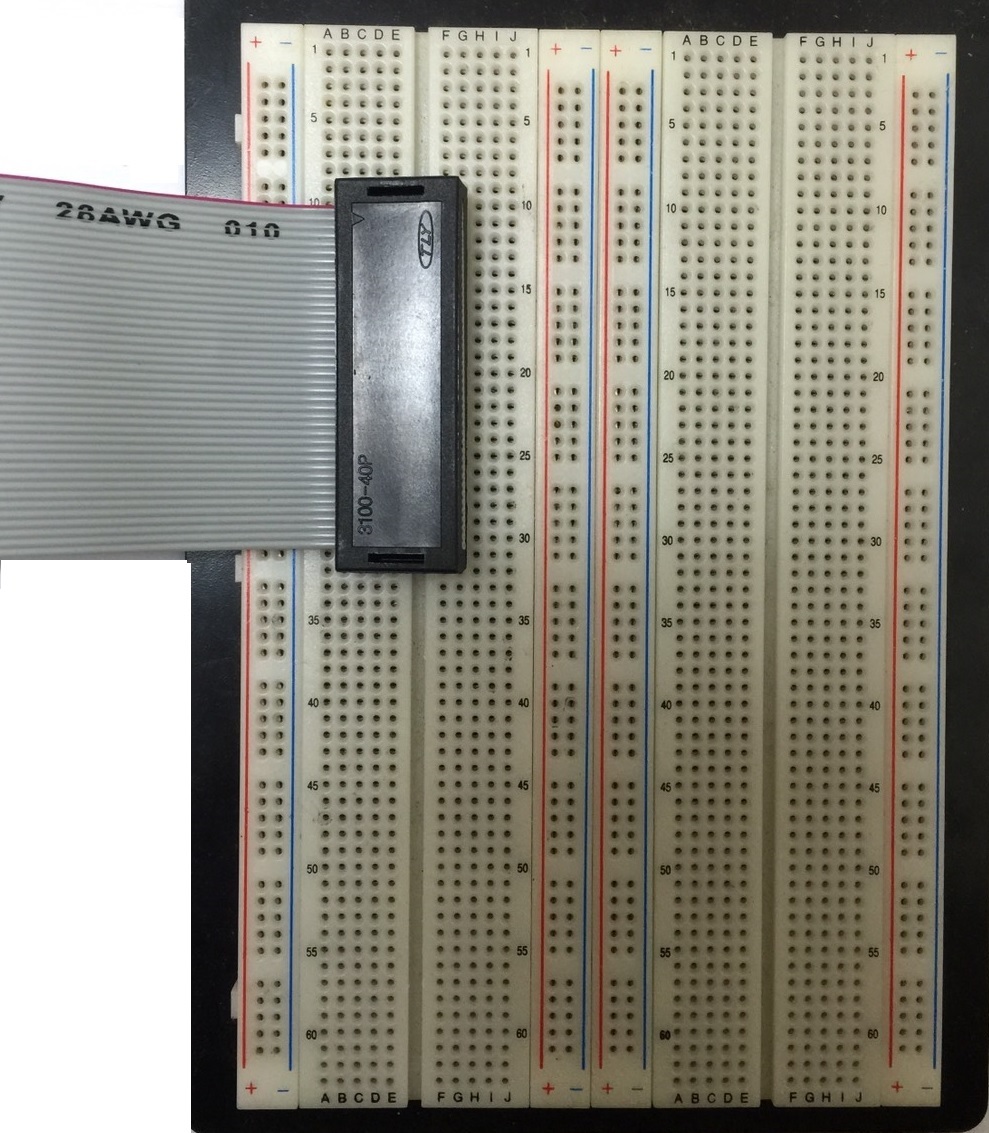

與麵包板連接方式1(麵包板外購):
麵包板連接方式2(麵包板外購):

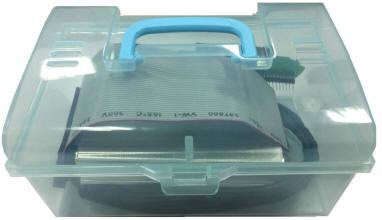

實驗工具收納箱:

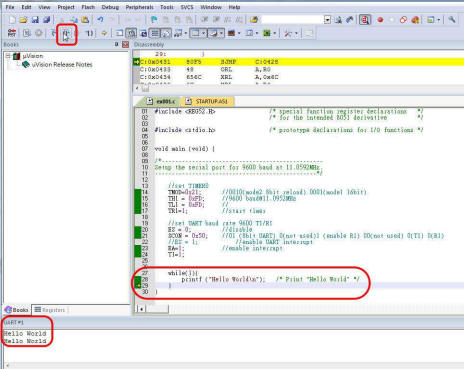

結合Keil的單步除錯功能:
