電路板PCB設計與生產專區 - 提供各式嵌入式系統製造與生產

可進行手工焊接，小批製作生產與測試



印刷電路板，又稱印製電路板，印刷線路板，英文縮寫PCB（Printed circuit board），是整個電子零件支撐體，更是零件功能與訊號的連接的最基本基底。我們可以提供完整的設計解決方案:

  • 我們可以做........PCB電路線路設計!!

  • 我們可以做........電路圖Layout製作與PCB生產!!

  • 我們可以做........小批手工零件焊接!!

  • 我們可以做........電路板零件機器上件與模具製作!!

  • 我們可以做........相關SMD、DIP、電阻、電容零件代料!!提供零件表BOM，即可以幫你搞定!!

  • 我們可以做........嵌入式相關韌體開發與C程式撰寫!!

  • 我們可以做........產品FCC和CE等相關認證與報告資料!!

1).電路板線路設計:

  • 單層單面板~至多層板線路的布局與設計

  • 提供專業規劃與布線(Layout)，內/外層製作

  • 位置設計與零件電路規劃

  • 提供符合規範的阻抗設計要求





2).樣品軟性電路板設計生產與加工:

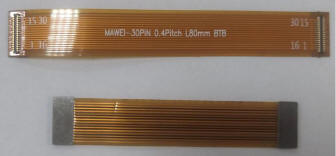

  • 軟性印刷電路板又稱軟板(Flexible Print Circuit；FPC)設計與加工

  • 板層: 提供樣品電路板PCB生產，單面、2層

  • 銅箔厚度: 18µm/35µm(標準厚度)

  • 連接器: 可以提供板對板連接軟板線設計，可以設計10P、12P、16P、20P等.....以上不同腳位0.4mm、0.5mm間距MIPI連接線



3).樣品電路板FR4 PCB生產與加工:

  • 板層: 提供樣品電路板PCB生產，從單面、2層、4層、6層到多層處理

  • 銅箔厚度: 1oz / 2oz 或是加鍍到2.6oz或2.8oz左右

  • 標準製程: 1.6T板厚、基本線寬線距:4mil以上、孔徑0.3m/m 外徑0.6m/m

  • 特殊製程能力: 最薄板厚0.2m/m、最小孔徑0.2m/m(樣品)、0.3m/m(量產)

  • 多層板特殊製程能力 :最薄板厚0.4m/m、最小孔徑0.2m/m(樣品)0.3m/m(量產)、最小線寬、線距3/3mil(樣品)4/4mil(量產)

  • PCB樣品短路飛針測試，確保線路每個接點正常有無開路與短路

  • 電性測試、阻抗測試、成品檢測

  • 採用南亞塑膠FR-4、NP-175、NP-140 TL/B或NP-180 R/TL/B材質

  • 加工等級區分IPC610 Class2和Class3(特殊要求)

  • 詳細規格表



4).其他特殊材質電路板生產與加工:

  • 2層鋁基板(特殊應用環境，例如LED燈、電源處理)

  • 高頻通訊應用、需要採用特殊板材Roger 4003、4350等2層、4層或混合板層的設計

5).樣品電子零件備貨:

  • 相關SMD、DIP、電阻、電容零件代料!!

  • 提供零件表BOM，即可以幫你搞定!!

  • 所有零件採用原廠、原裝料件

  • 國際大廠國巨、華新科、AVX、KEMET、Murata、Panasonic、Bourns、Murata等電阻、電容零件

  • 所有電阻零件採用厚、薄膜 ，1/10W~1/8W

6).打樣和大批生產加工:

  • 提供樣品電路板零件焊接與插件

  • 從底片到鋼板製作，全製程設計

  • 電路檢測與品質控管



7).韌體開發與程式功能設計:

  • 嵌入式系統專案設計與開發

  • 流程規劃、韌體開發與設計

  • 整體的功能動作檢測

8).電子安規EMC(EMI/EMS)檢測與電路修正

  • 美檢測認證標章(FCC認證)

  • 歐盟檢測認證標章(CE認證)

  • CE/LVD低電壓指令與規範檢測

  • 相關無線網路傳輸與測試

  • 檢測電磁干擾與電磁相容性

  • 具有公信力之機構發行報告

  • 安規測試與電路規範修正

  • 標準檢驗實驗室進行檢測
