easyMSP-F449



特色:

  • easyMSP-F449使用TI MSP430F449(100支接腳)為主要控制核心，包含5V電源輸入介面、Reset按鈕與背面電池座(選購)、JTAG連接頭。

  • JTAG模擬燒錄器，可參考網站連結。

  • 使用TI MSP430F449為主要控制核心，其特性包含:

    • Frequency(MHz) - 8

    • Flash - 60 KB

    • RAM - 2 KB

    • GPIO - 48

    • Pin/Package - 100LQFP

    • LCD Segments - 160

    • ADC - 12-bit SAR

    • Other Integrated Peripherals - Analog Comparator, Hardware Multiplier, SVS

    • Interface - 2 USART (SPI or UART)

    • Timers - 1 Watchdog/Interval, 2 8-bit, 1 16-bit (3CCR), 1 16-bit (7CCR)

  • 大小約52x62 mm

  • 適合實驗課程的規劃與研究使用

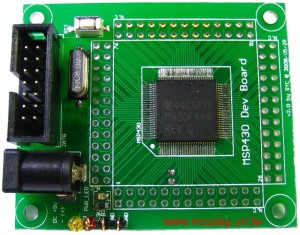

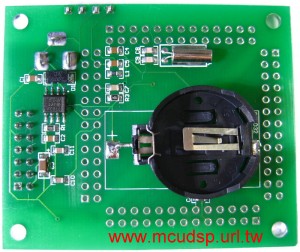

                                              正面(放大)                                            背面



資料手冊與範例:
