easyMSP-F5438A(MSP430小型開發板)

特色:

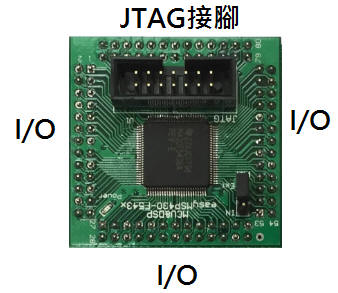

• easyMSP-F5438A使用TI MSP430F5438A(100支接腳)為主要控制核心，包含5V電源輸入介面、JTAG連接頭。

• 使用TI MSP430F5438A為主要控制核心，其特性包含:

  • Frequency(MHz) - 25

  • Flash - 256 KB

  • RAM - 16384 B

  • GPIO - 87

  • Pin/Package - 100LQFP

  • ADC - 12-bit SAR /16 Channel

  • Interface - USCI_A (UART/LIN/IrDA/SPI)

  • Temp Sensor

  • Multiplier 32bit x 32bit

  • Real-Time Clock 、Watchdog

• 適合實驗課程的規劃與研究使用

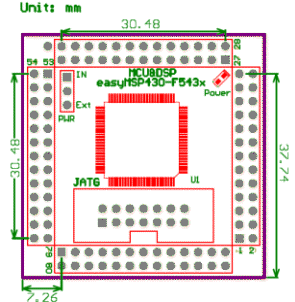

• 間距採用2.54mm，適合實驗課程中的插到一般洞洞板上拉出來做功能規劃與研究使用

• 預設出貨，腳位均是空接，可以自由選擇排針或排座來焊接

資料手冊與範例:

• MSP430F5438A晶片的詳細手冊

發展工具 - 開發環境與軟體:

開發環境	型號	說明
	MSP-FET430UIF	TI原廠標準USB介面MSP430系列模擬器
	單極性多功能訊號轉接板	提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
	雙極性DAC電壓輸出模組	提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
