RS-232轉RS-422



說明:

  1. 將串列訊號從RS-232訊號轉換成RS-422格式訊號

  2. 相容EIA/TIA的RS-232C、RS-422的標準規範

  3. RS-232輸入端為DB9的公接頭，RS-422輸出端為DB9公接頭

  4. RS-232接口擁有±15KV ESD保護功能，RS-422採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制

  5. 採用雙絞線或有隔離訊號線，支援傳輸速度可達115200bps。

  6. 外殼黑色或米色出貨





RS-232 DB9公接頭

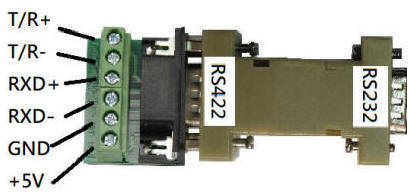

   RS-422 DB9公接頭 RS-422端子台
DB9 訊號定義   DB9 訊號定義 訊號定義
1 X   1 發射(T/R+) 發射(T/R+)
2 RX(輸入)   2 發射(T/R-) 發射(T/R-)
3 TXD(輸出)   3 接收(RXD+) 接收(RXD+)
4 X   4 接收(RXD-) 接收(RXD-)
5 GND   5 GND GND
6 X   6 +5V VCC(+5V)
7 X   7 N/A
8 X   8 N/A
9 X   9 N/A



應用架構:

  • 電腦對RS-422設備，點對點之間全雙工溝通

  • 電腦對電腦之間RS-422訊號傳輸，點對點之間全雙工溝通





  • 電腦對RS-422設備，點對多點之間全雙工溝通
