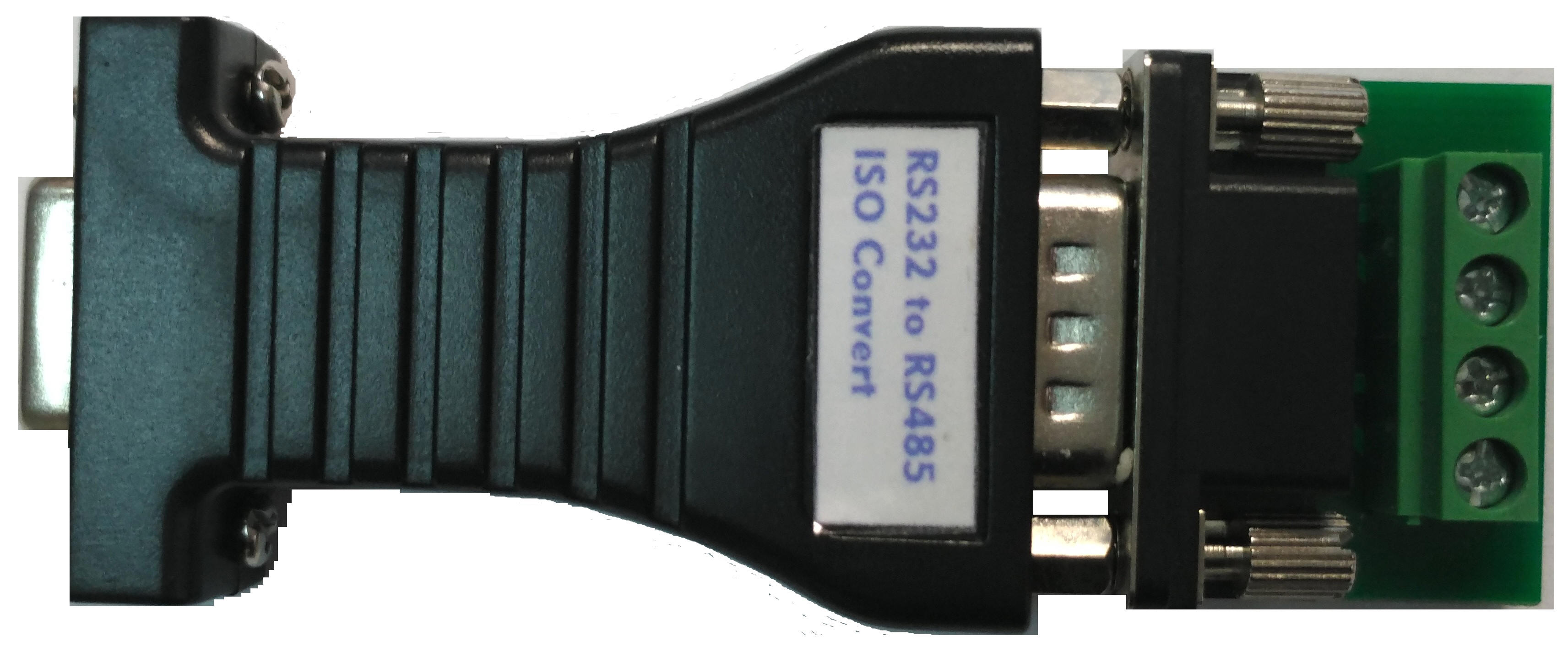

隔離式RS-232轉RS-485



說明:

  1. 將串列訊號從RS-232訊號轉換成RS-485格式訊號，支援訊號光電隔離與防雷擊

  2. 不需要額外特別供電

  3. 相容EIA/TIA的RS-232C、RS-485的標準規範

  4. RS-232輸入端為DB9的母接頭，RS-485輸出端為DB9公接頭

  5. RS-232接口擁有±15KV ESD保護功能，RS-485採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制，接口擁有600W雷擊脈衝電壓保護

  6. 支援訊號光電隔離，隔離電壓2500Vrms，500DC

  7. 採用雙絞線或有隔離訊號線，支援傳輸速度可達115200bps 到300M，採用9600bps 可達到 1.2KM





RS-232 DB9   RS-485 DB9 RS-485端子台
DB9 訊號定義   DB9 訊號定義 訊號定義
1 X   1 A+ A+
2 TXD   2 B- B-
3 RXD   3 N/A GND
4 DTR   4 N/A N/A
5 GND   5 GND
6 DSR   6 N/A
7 RTS   7 N/A
8 CTS   8 N/A
9 RI   9 N/A



應用架構:

  • 電腦對RS-485設備，點對點之間半雙工溝通



  • 電腦對電腦之間RS-485訊號傳輸，點對點之間半雙工溝通





  • 電腦對RS-485設備，點對多點之間半雙工溝通
