RS-232轉RS-485



說明:

  1. 將串列訊號從RS-232訊號轉換成RS-485格式訊號

  2. 相容EIA/TIA的RS-232C、RS-485的標準規範

  3. RS-232輸入端為DB9的公接頭，RS-485輸出端為DB9公接頭

  4. RS-232接口擁有±15KV ESD保護功能，RS-485採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制

  5. 採用雙絞線或有隔離訊號線，支援傳輸速度可達115200bps。

  6. 外殼黑色或米色出貨

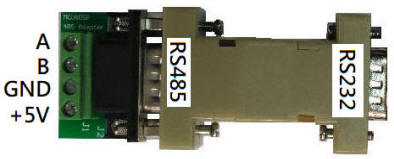

RS-232 DB9公接頭   RS-485 DB9公接頭 RS-485端子台
DB9 訊號定義   DB9 訊號定義 訊號定義
1 X   1 A+ A+
2 RX(輸入)   2 B- B-
3 TXD(輸出)   3 N/A GND
4 X   4 N/A VCC(+5V)
5 GND   5 GND
6 X   6 +5V
7 X   7 N/A
8 X   8 N/A
9 X   9 N/A



應用架構:

  • 電腦對RS-485設備，點對點之間半雙工溝通



  • 電腦對電腦之間RS-485訊號傳輸，點對點之間半雙工溝通





  • 電腦對RS-485設備，點對多點之間半雙工溝通
