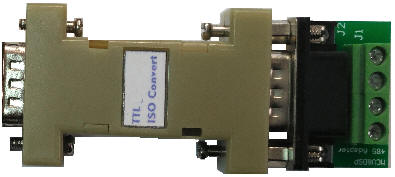

隔離式TTL轉RS-232



說明:

  1. 將串列訊號從TTL UART/SCI訊號轉換成RS-232格式訊號，支援訊號光電隔離與防雷擊

  2. 相容EIA/TIA的RS-232C的標準規範

  3. TTL UART/SCI輸入端為DB9的母接頭，RS-232輸出端為DB9公接頭，採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制，接口擁有600W雷擊脈衝電壓保護

  4. 支援訊號光電隔離，隔離電壓2500Vrms，50 kV/µs Typical Transient Immunity

  5. Safety and Regulatory Approvals
    4000-VPK Basic Insulation, 560 VPK VIORM per
    DIN V VDE V 0884-10 (VDE V 0884-10):
    2006-12 and DIN EN 61010-1
    2500 VRMS Isolation per UL 1577
    4000 VPK Isolation per CSA Component
    Acceptance Notice 5A and IEC 60950-1

  6. 標準RS233傳輸速度

  7. 可搭配 USB基座(USB Adapter)轉成USB介面



UART/TTL DB9   RS-232 DB9 RS-232 端子台
DB9 訊號定義   DB9 訊號定義 訊號定義
1 V5.0   1 N/A RS232 OUT
2 DOUT(TXD)   2 RS232 IN RS232 IN
3 GND   3 RS232 OUT GND
4 N/A   4 N/A +5V
5 N/A   5 GND
6 V3.3   6 N/A
7 DIN(RXD)   7 N/A
8 N/A   8 N/A
9 N/A   9 N/A



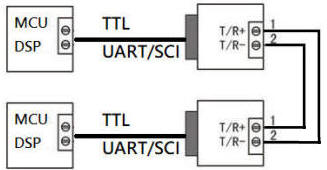

應用架構:

  • 嵌入式系統對RS-232設備，點對點之間全雙工溝通











  • 嵌入式系統之間RS-232訊號傳輸，點對點之間全雙工溝通
