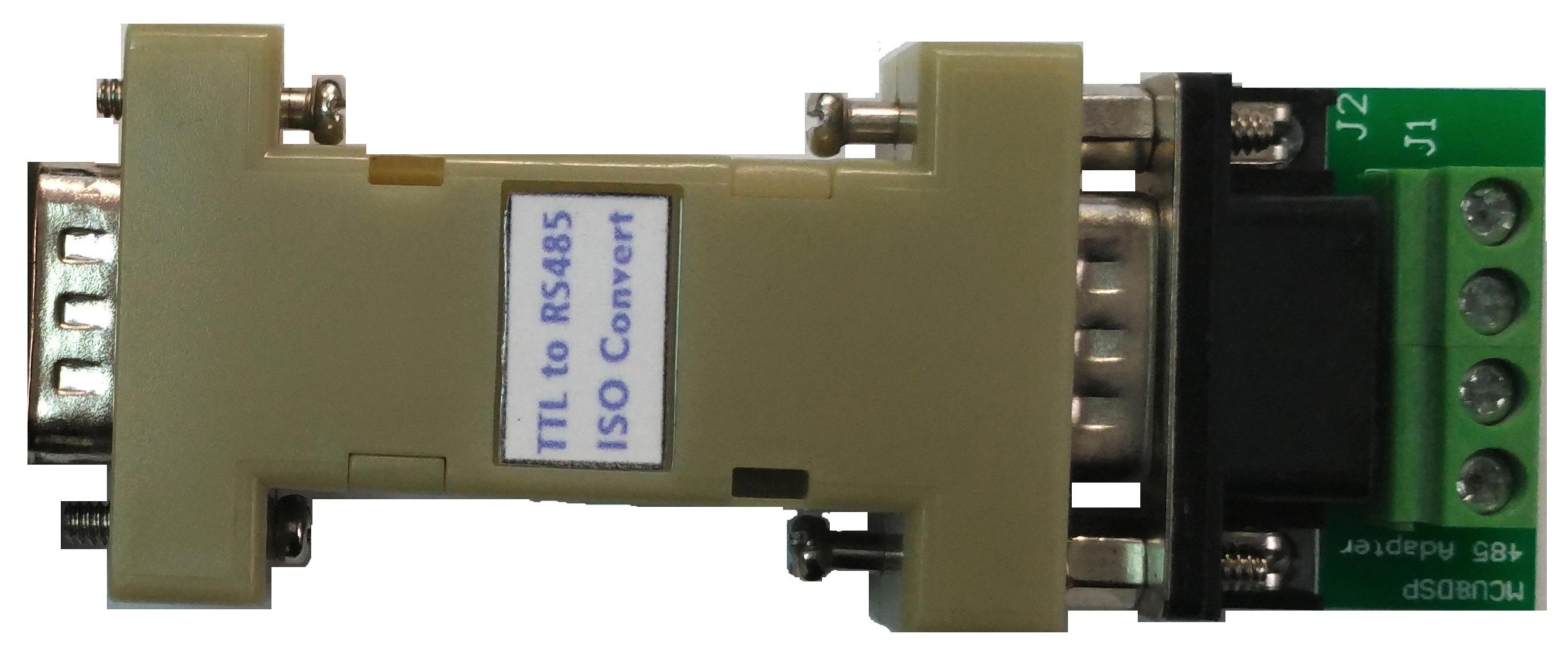

隔離式TTL轉RS-485



說明:

  1. 將串列訊號從TTL UART/SCI訊號轉換成RS-485格式訊號，支援訊號光電隔離與防雷擊

  2. 相容EIA/TIA的RS-232C、RS-485的標準規範

  3. TTL UART/SCI輸入端為DB9的母接頭，RS-485輸出端為DB9公接頭，採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制，接口擁有600W雷擊脈衝電壓保護

  4. 支援訊號光電隔離，隔離電壓2500Vrms，50 kV/µs Typical Transient Immunity

  5. Safety and Regulatory Approvals
    4000-VPK Basic Insulation, 560 VPK VIORM per
    DIN V VDE V 0884-10 (VDE V 0884-10):
    2006-12 and DIN EN 61010-1
    2500 VRMS Isolation per UL 1577
    4000 VPK Isolation per CSA Component
    Acceptance Notice 5A and IEC 60950-1

  6. 支援傳輸速度可達38400bps



UART/TTL DB9   RS-485 DB9 RS-485端子台
DB9 訊號定義   DB9 訊號定義 訊號定義
1 DOUT(TXD)   1 A+ A+
2 DIN(RXD)   2 B- B-
3 方向控制   3 N/A GND
4 N/A   4 N/A +5V
5 N/A   5 GND
6 GND   6 +5V
7 V3.3   7 N/A
8 N/A   8 N/A
9 N/A   9 N/A



應用架構:

  • 嵌入式系統對RS-485設備，點對點之間半雙工溝通











  • 嵌入式系統之間RS-485訊號傳輸，點對點之間半雙工溝通

  • 嵌入式系統對RS-485設備，點對多點之間半雙工溝通
