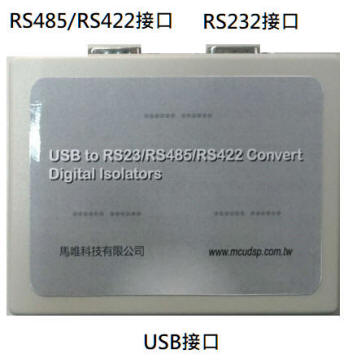

串列通訊與傳輸介面模組 Multi-RS232/RS485/RS422



說明:

Multi-RS232/RS485/RS422是一個多功能通訊盒，採用隔離方式設計，USB供電方式，不須外加電源，主要功能是將USB訊號轉換成RS-232或RS-485或RS-422訊號格式，功能如下:

RS-232功能如下:

  1. 將USB訊號換成RS-232格式訊號，支援訊號光電隔離與防雷擊

  2. 相容EIA/TIA的RS-232C的標準規範

  3. RS-232輸出端為DB9公接頭，採用端子台連接方式

  4. 相容EIA/TIA的RS-232C的標準規範

  5. 支援訊號光電隔離，隔離電壓2500Vrms，50 kV/µs Typical Transient Immunity

  6. Low and full speed data rate: 1.5 Mbps and 12 Mbps

  7. Safety and Regulatory Approvals

  8. UL recognition: 5000 V rms for 1 minute per UL 1577

  9. CSA Component Acceptance Notice #5A

  10. IEC 60601-1: 250 V rms (reinforced)

  11. IEC 60950-1: 400 V rms (reinforced)

  12. VDE Certificate of Conformity

  13. DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

  14. VIORM = 846 V peak



RS-485/RS-422功能如下:

  1. 將USB訊號轉換成RS-485或RS-422格式訊號 ，支援訊號防干擾與防雷擊

  2. 輸出端為DB9公接頭，採用端子台連接方式，並擁有TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制，接口擁有600W雷擊脈衝電壓保護

  3. 相容EIA/TIA的RS-485和RS-422的標準規範

  4. 可以採用雙絞線或有隔離訊號線，支援傳輸速度可達115200bps 到300M，採用9600bps 可達到 1.2KM
