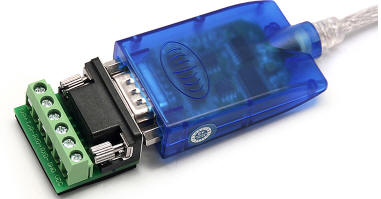

USB介面轉RS-485/RS-422



說明:

  1. 將USB透過串列訊號轉換成RS-485/RS-422格式訊號，支援訊號防干擾與防雷擊

  2. 採用USB供電，不需要額外特別供電

  3. 相容EIA/TIA的RS-485和RS-422的標準規範

  4. RS-485/RS-422輸出端為DB9公接頭

  5. 採用TVS(TRANSIENT VOLTAGE SUPPRESSOR)保護機制，接口擁有600W雷擊脈衝電壓保護

  6. 採用雙絞線或有隔離訊號線，支援傳輸速度可達921.6Kbps





RS-232 DB9公接頭

 訊號定義 RS-422接線 RS-485接線
1 T/R+ 發射(T/R+) A+
2 T/R- 發射(T/R-) B-
3 RXD+ 接收(RXD+) N/A
4 RXD- 接收(RXD-) N/A
5 GND GND GND
6 +5V +5V 　+5V
7 N/A 　 　
8 N/A 　 　
9 N/A 　 　



RS-485/RS-422接線與應用架構:

  • 電腦對RS-485設備，點對點之間半雙工溝通

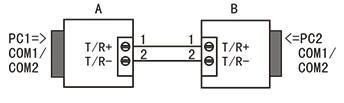

  • 電腦對電腦之間RS-485訊號傳輸，點對點之間半雙工溝通

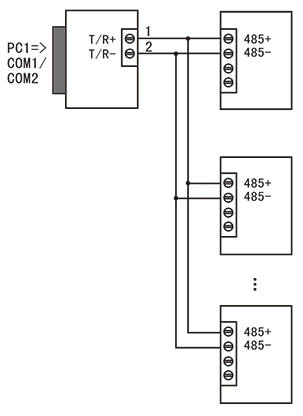

  • 電腦對RS-485設備，點對多點之間半雙工溝通

  • 電腦對RS-422設備，點對點之間四線式\全雙工溝通















  • 電腦對電腦之間RS-422訊號傳輸，點對點之間四線式\全雙工溝通

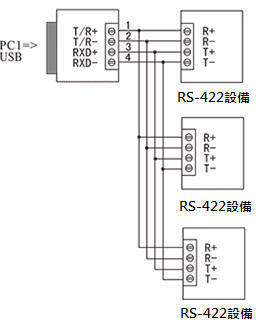

  • 電腦對RS-422設備，點對點之間四線式\全雙工溝通
