MSPM0G3507 Mini控制模組

採用80MHz ARM Cortex M0+處理核心

簡介:

• 具有 128KB 快閃記憶體 32KB SRAM 2 個 4Msps ADC、DAC、3 個 COMP、2 個 OPA、CAN-FD、MATHACL 的 80MHz Arm® Cortex®-M0+ 處理核心

• Optimized low-power modes

  • RUN: 96 µA/MHz (CoreMark)

  • SLEEP: 467 µA at 4 MHz

  • STOP: 46 µA at 32 kHz

  • STANDBY: 1.5 µA with RTC and SRAM retention

  • SHUTDOWN: 80 nA with IO wake-up capability

規格說明:

• 採用28隻VSSOP腳位封裝，最小尺寸包裝MSPM0G3507處理核心

• 詳細規格與功能:

  Frequency (MHz) :80

  Flash memory (kByte) :128

  RAM (kByte):32

  ADC type: 12-bit SAR

  Number of ADC channels: 11

  Number of GPIOs: 24

  UART: 4

  Number of I2Cs: 2

  SPI: 2

  Features 5-V-tolerant I/Os, AES encryption, CAN FD, Comparator, DAC, DMA, MATHACL, RTC, Zero-drift OpAmp

• 電路板尺寸大小約38x50mm

• 提供程式範例與C語言程序碼

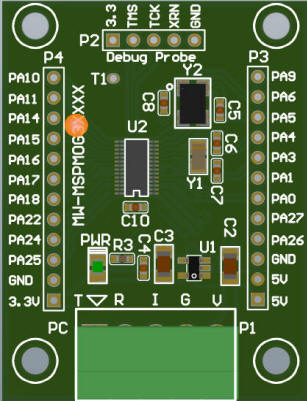

硬體外觀:

組合與搭配:

• 額外搭配USB轉UART轉接板，可以提供電腦端USB訊號與UART訊號轉接，並可提供5V電源 給MSPM0G3507 Mini控制模組。

發展工具 - 開發環境與軟體:
