簡介:
805x是目前市面上很最基本使用的8位元單晶片微處理器之一，最早是由INTEL公司所開發出來，普遍地應用在工業界。一個單晶片微處理器是由中央處理單元(Central Processing Unit，簡稱CPU)、記憶體(Memory，包括RAM，ROM)、輸出輸入單元(I/O, Input/Output)三個部份組成。
單晶片的接腳名稱與功用:

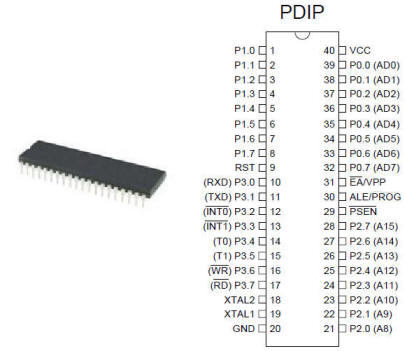

一般泛用型的805x總共有40支接腳，4個8位元雙向I/O，其中PORT3 除了可以當作I/O以外，也兼具其他特殊功能。進一步可參考WIKI網站介紹。
-
VCC：接正電源5V。
-
GND：接地。
-
PORT0：可做一般I/O使用，當作輸入或輸出時應在外部接提升電阻，外部記憶體擴充時，當作資料匯流排（D0~7）及位址匯流排（A0~7）。由ALE接腳輸出信號分時複用。
-
PORT1：一般I/O使用，內部設有提升電阻。
-
PORT2：一般I/O使用，內部也有提升電阻，外部記憶體擴充時，當作位址匯流排（A8~15）使用。
-
RST：晶片重置信號輸入腳，只要輸入一高電位脈衝，大於2個機械週期，就可以完成重置動作。
-
ALE/PROG：接外部記憶體時，位址栓鎖致能輸出脈衝，利用此信號將位址栓鎖住，以便取得資料碼未接外部記憶體時，有1/6石英晶體的振盪頻率，可做為外部時脈在燒錄PROM時，此接腳也是燒錄脈波之輸入端。
-
PSEN：當作程式儲存致能外部程式記憶體之讀取脈波，在每個機械週期會動2次，外接ROM 時， 與ROM 的／OE 腳連接。
-
EA/VPP：接高電位時，讀取內部程式記憶體；接低電位時，讀取外部程式記憶體。。
-
XTAL1, XTAL2：接石英晶體振盪器。

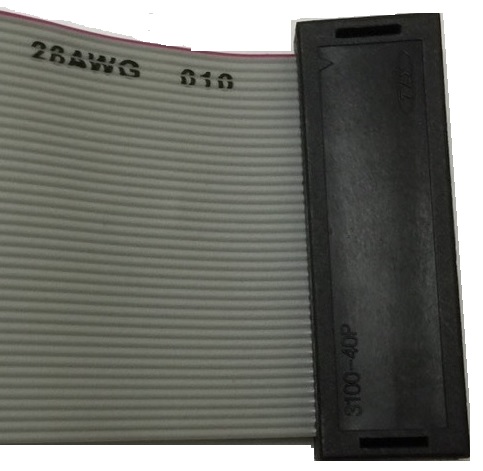

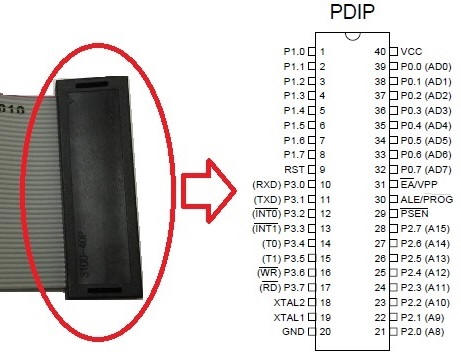

easyMCU-51Emulator的 排線接腳名稱與定義:
發展工具 - 基本開發工具:
| 開發與評估套件 | 型號 | 說明 |
|
|
easyMCU-51Emulator New! | MCS-51 USB介面模擬器，完整模擬單晶片805x的40支接腳功能，在使用Keil C的開發環境底下，支援組合語言與C語言的程式撰寫與執行 |
選配工具:
|
其他配件 |
型號 | 說明 |
|
|

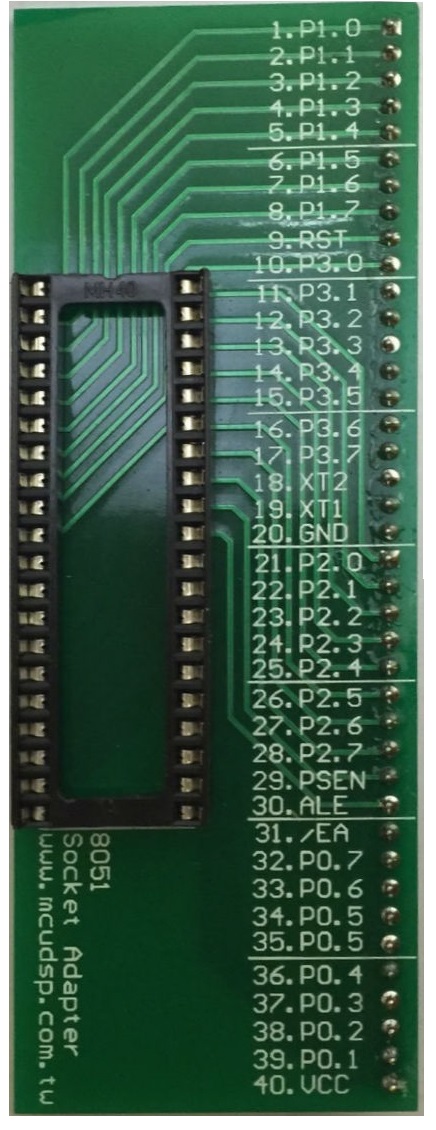

2X20的排線與連接模擬接頭 | 包含30公分長的排線，與40支接腳的單晶片模擬腳位，做為easyMCU-51Emulator 的延伸排線。 |
|
|
MC-51 Socket 模擬接頭擴充延伸座 |
將2X20共40支接腳的單晶片模擬腳位，傳換成單排的接腳方式，以利麵包板上的連接。 |
|
|
麵包板 | 基礎實驗專用麵包板，可進各項實驗與擴充連接使用 |
|
|
easyMSP-LCD-2 | 2X16字元，泛用型應用的LCD面板，使用一般腳位即可控制 |
|
|
easyMSP-LCD-2 | 4X16字元，泛用型應用的LCD面板，使用一般腳位即可控制 |
 |
TTL UART轉USB介面 | 支援串列訊號TTL轉USB介面，相容於Windows 8/7/Vista/Server 2003/XP/2000、Mac OS-X/OS-9、Linux作業系統 |
|
|
USB基座(USB Adapter) | 迷你版USB轉接板，支援各式模組訊號轉接，串列訊號TTL轉USB介面 |
|
|
RS232基座(RS232 Adapter) | 迷你版RS232轉接板，支援各式模組訊號轉接，串列訊號TTL轉RS232介面 |
| 各式電容、電阻、LED、晶片等元件實驗包 | 提供實驗上一般泛用的主動元件或被動元件 |
發展工具 - MC-51與FLASH燒錄器:
| 開發與評估套件 | 型號 | 說明 |
|
|
MC-51系列與FLASH燒錄器 New! | 採用USB介面，可支援ATMEL/WINBOND/SST/STC等公司單晶片或FLASH/ROM的程式燒錄功能 |
|
|
單晶片銷售 | ATMEL/WINBOND/SST/STC等公司單晶片 |
 |
PLCC44轉DIP40轉接板 | 將PLCC44封裝腳位的晶片轉換成2X20共40支接腳的DIP接腳 |
|
|

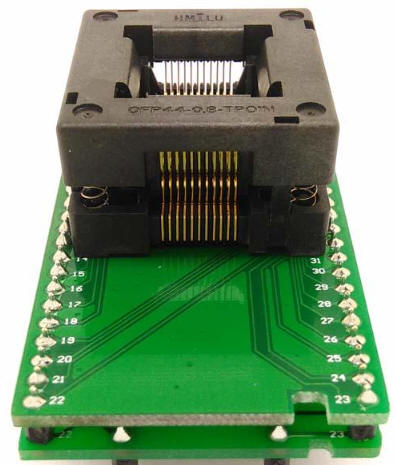

QFP44轉DIP40轉接板 | 將QFP44封裝腳位(腳距:0.8mm,尺寸:10*10mm)的晶片轉換成2X20共40支接腳的DIP接腳 |
|
|
PLCC32轉DIP32轉接板 | 將PLCC32封裝腳位的晶片轉換成2X16共32支接腳的DIP接腳 |
 |
SOP20轉DIP20 | 將SOP20封裝腳位(腳距:1.27mm,寬度7.6MM)的晶片轉換成2X10共20支接腳的DIP接腳 |
 |
SOP16轉DIP16 | 將SOP16封裝腳位(腳距:1.27mm,寬度3.9MM)的晶片轉換成2X8共16支接腳的DIP接腳 |
|
|
SOP14轉DIP14 | 將SOP14封裝腳位(腳距:1.27mm,寬度3.9MM)的晶片轉換成2X7共14支接腳的DIP接腳 |
|
|
SOP8轉DIP8 | 將SOP8封裝腳位(腳距:1.27mm,寬度3.9MM)的晶片轉換成2X4共8支接腳的DIP接腳 |
|
|
SOP8轉DIP8(寬體) | 將SOP8封裝腳位(腳距:1.27mm,寬度5.28MM)的晶片轉換成2X4共8支接腳的DIP接腳 |
|
開發環境與軟體 |
型號 | 說明 |
 |
Keil development tools for the 8051 Microcontroller | 免費版有4KB的程式大小限制 |
