H4系列標準編碼器(Encoder)模組與編碼光盤



特色:

  • A、B相或A、B、Z相TTL訊號標準輸出

  • 可選擇單端(Single-ended)或差動輸出(Differential)

  • 96 ~ 1250 cycles per resolution:可選擇: 96(特), 100, 200, 256(特), 300, 360, 400, 500, 512(特), 1000, 1024, 1250(特)P/R

  • Bore 軸心可選擇: 2mm、3mm、4mm、5mm、6mm、6.35mm、8mm、10mm(只支援100P/R)

  • 操作環境溫度-40℃ ~ 85℃

  • Intelligent mounting design

  • Compact size appearance

  • Cost effectively

  • Single 5V DC supply

  • RoHS compatible

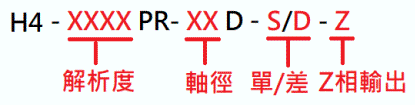

型號區別:

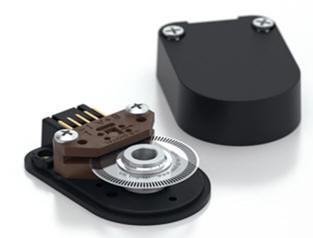

外關:

輸出波形:

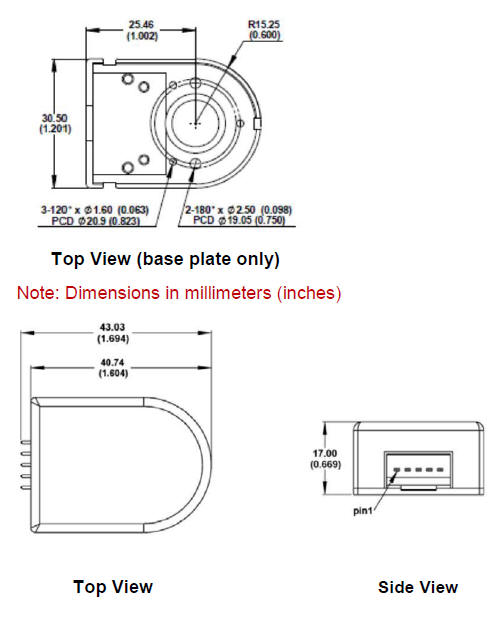

機構尺寸:
