H7系列開集極式編碼器(Encoder)模組與編碼光盤
特色:
-
A、B、Z相訊號 ，可分電壓、開集極、提升電阻、差動方式輸出
-
600~ 16000 cycles per resolution:可選擇: 600, 625, 720, 800, 1000, 1024, 1200, 1250, 1440, 1600, 2000 , 2048, 2400, 2500,2880,3200, 4000, 4096, 16000 P/R
-
Bore 軸心可選擇 : 5, 6, 6.35, 8mm
-
600-4096 解析度分兩種規格:A類與B類。
規格:
|
解析度 |
600-4096 |
5000-16000 | |
|
種類 |
A種 |
B種 |
|
|
Supply Voltage |
4.5-5.5V |
8-30V |
4.5-5.5V |
|
Supply Current |
80mA |
80mA |
100mA |
|
Output Signal |
A、B、Z 選項O: A+/A-、B+/B-、Z+/Z- |
A、B、Z 選項O: A+/A-、B+/B-、Z+/Z |
A+/A-、B+/B-、Z+/Z |
|
Frequency |
300KHz/500KHz |
300KHz/500KHz |
1.5MHz |
|
Output Level – H |
Vcc-2V |
Vcc-2V |
2.4V |
|
Output Level -- L |
0.5V Max |
0.5V Max |
0.5V Max |
|
Output Current |
20mA |
20mA |
20mA |
型號區別:
外關:
輸出波形:

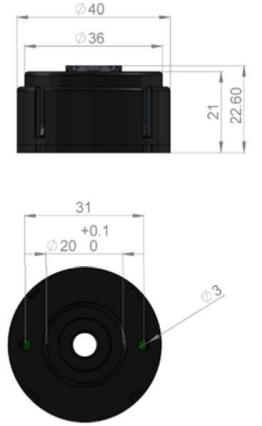

機構尺寸:
輸出方式:
