easyDSP-F2812
特色:
-

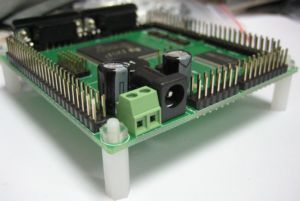

easyDSP-F2812使用TI TMS320F2812(176支接腳)為主要控制核心，包含9~40V電源輸入介面、Reset按鈕與RS232端子頭、JTAG連接頭 、開機模式選擇與各式晶片腳位擴充接頭。
-
JTAG可支援easyDSP-JTAG和easyDSP-JTAG-USB。
-
可搭配多功能訊號轉接板做訊號準位的轉換
-
使用TI TMS320F2812為主要控制核心，其特性包含:
| TMS320F2812 | |
| Generation | 28x Fixed-point Series |
| CPU | 1 C28x |
| Peak MMACS | 150 |
| Frequency(MHz) | 150 |
| RAM | 36 |
| OTP ROM | 2 KB |
| Flash | 256 KB |
| PWM | 16-Ch |
| CAP/QEP | 6/2 |
| ADC | 1 16-Ch 12-Bit |
| ADC Conversion Time | 80 ns |
| I2C | 1 |
| UART | 2 SCI |
| SPI | 1 |
| CAN | 1 |
| Timers | 3 32-Bit GP,1 WD |
| GPIO | 56 |
| Core Supply (Volts) | 1.9 V |
| IO Supply (Volts) | 3.3 V |
| Operating Temperature Range (°C) | -40 to 85,-40 to 125 |
-
大小約90x80mm
-
適合實驗課程的規劃與研究使用
資料手冊與範例:
