H3系列標準編碼器(Encoder)模組與編碼光盤



特色:

  • 兩軸A、B相TTL訊號標準輸出

  • 96 ~ 1250 cycles per resolution:可選擇: 96(特), 100, 200, 256(特), 360, 400, 500, 512(特), 1000, 1024(特), 1250(特)P/R

  • Bore 軸心可選擇: 2mm、3mm、4mm、5mm、6mm、6.35mm、8mm、10mm

  • 操作環境溫度-40℃ ~ 85℃

  • Intelligent mounting design

  • Compact size appearance

  • Cost effectively

  • Single 5V DC supply

  • RoHS compatible

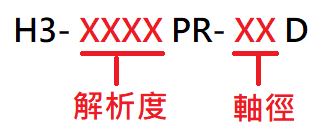

型號區別:

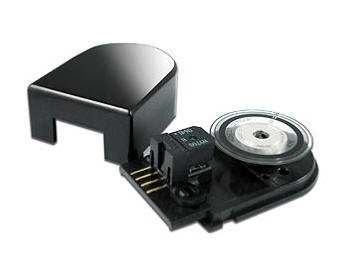

外關:

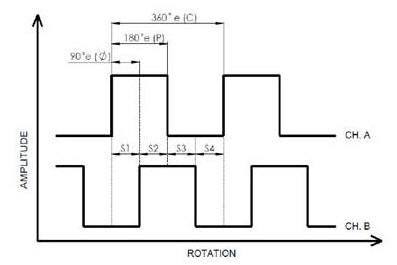

輸出波形:

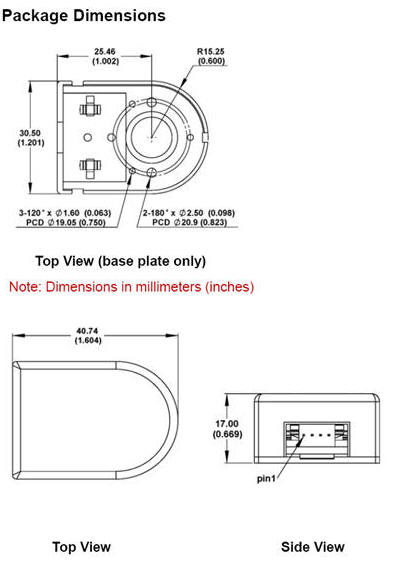

機構尺寸:
