TMS320C6670多核心處理開發套件



C66x多核心處理器系列:

  • 每顆處理器可達1.25GHz的處理速度，支援浮點(floating)和定點(fixed)運算功能

  • 可以選擇單顆的處理器，最多有8顆

  • KeyStone™ architecture，支援較大的記憶體頻寬與支援DDR3/DDR3L介面

  • Network Coprocessor (NetCP) option including security and packet acceleration

  • High Speed IO including PCIe, Serial RapidIO, Gigabit Ethernet, Hyperlink

  • 型號與功能比較:

  C6678 C6674 C6672 C6671 C6670
MHz per core 1GHz – 1.25GHz 1GHz – 1.25GHz 1GHz – 1.5GHz 1GHz – 1.25GHz 1GHz – 1.2GHz
Number of cores 8 4 2 1 4
Max GFLOPs 160 @ 1.25GHz 80 @ 1.25GHz 48 @ 1.25GHz 20 @ 1.25GHz 76 @

1.25GHz
L1 KB per core 32D/32P 32D/32P 32D/32P 32D/32P 32D/32P
On-Chip L2 Cache 4 MB 2 MB 1 MB 0.5 MB 4 MB
DDR3 YES YES YES YES YES
10/100/1000 EMAC 2-Port 1Gb Switch    2-Port 1Gb Switch    2-Port 1Gb Switch    2-Port 1Gb Switch    10/100/1000
PCI Express Gen 2 x2 x2 x2 x2 x2
Serial I/O I2C
RapidIO
SPI
TSIP
UART   		 I2C
RapidIO
SPI
TSIP
UART   		 I2C
RapidIO
SPI
TSIP
UART  		I2C
RapidIO
SPI
TSIP
UART  		AIF2
I2C
RapidIO
SPI
UART





特色:

  • TMS320C6670多核心處理開發套件 ，使用最新強大的C66x核心的數位處理晶片TMS320C6670處理器，Integrated with four C66x CorePac DSPs, each core runs at 1.0 to 1.2 GHz enabling up to 4.8GHz.，可運作在獨立系統下。

  • 針對聲音 、影像、通訊的應用，提供了更高速的執行效能，這個新的的系統單晶片可以使影音達到高水準的表現並減少了系統上的成本，並加強了其它的介面，例如：RS-2332或DIP介面、乙太網路和 GPIO等，完全使用C語言開發。

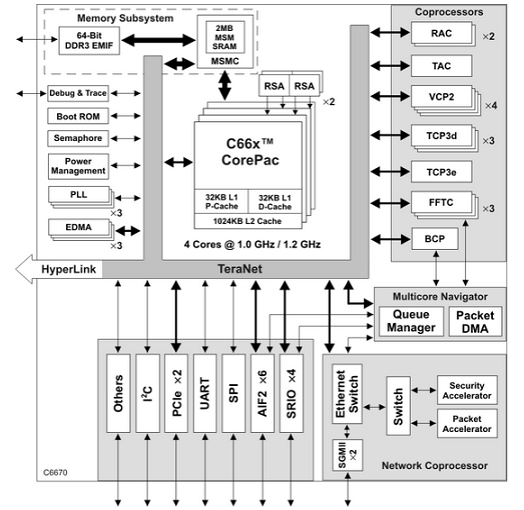

  • TMS320C6670處理器詳細規格

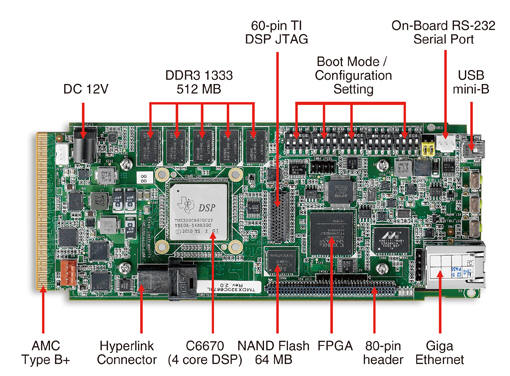

周邊功能:

  • Single wide AMC like form factor

  • Single C6670 multicore processor

  • 512 MB DDR3

  • 128 MB Nand Flash

  • 1Mb I2C EEPROM for local boot (remote boot possible)

  • Two 10/100/1000 Ethernet ports on board

  • RS232 UART

  • 2 user programmable LEDs and DIP SWs

  • 14-pin JTAG emulator header

  • Onboard JTAG emulation with USB Host interface

  • Board-specific Code Composer Studio™ Integrated Development Environment

  • Orcad and Gerber design files

  • Board Support Package (BSP), Chip Support Library (CSL), Power On Self Test (POST), Network Development Kit (NDK), and Out of Box (OOB) Demonstration SW.

  • Multicore Software Development Kit (MCSDK)

  • Compatible with TMDSEVMPCI adaptor card



可搭配擴充介面卡:

開發與評估套件 型號 說明

BH-ADP-14e_TI-60t_TI Pin Converter

 60腳位轉2x7  JTAG轉接頭
  • 轉換標準2x7 14-pin JTAG 連接排針(0.100”)介面到4x15 60-pin高密度，可以支援高速XDS510、XDS560等系列模擬器

easyDSP-80PIN
  • C66x開發板系列的I/O擴充模組，支援德州儀器TMS320C66x系列開發板
  • 可做基本I/O的存取
  • 包含資料線/位址線與周邊的匯流排控制訊號線

easyDSP-80PIN-PROTO
  • C66x開發板系列的I/O擴充模組，支援德州儀器TMS320C66x系列開發板
  • 包含資料線/位址線與周邊的匯流排控制訊號線
  • 可做I/O的存取，並包含5V、3.3V與1.8V電源供應
AMC to PCIe Adapter Card - Front View AMC到ePCI轉接卡
  • The adaptor card is a PCIe x4 lane form-factor
  • One x4 lane PCIe PCB edge finger connector
  • One AMC B+ style (170 pin) PCB edge finger connector.
  • One AMC B+ style connector housing (AMC Socket) to hold the EVM
  • Connector to provide DC power to the FAN (when needed)
  Hyperlink Cable
  • 連接兩塊開發板的傳輸線
