PMBus電源管理系統通訊傳輸協定(Part I, II) v1.2協定

PMBus傳輸通訊與應用:

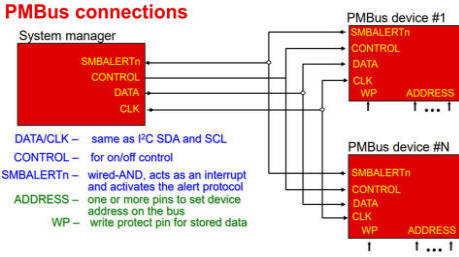

• PMBus是一種串列通訊標準，本身是SMBus的延伸規格，SMBus則是類似I2C的標準。此標準使用SCL和SDA兩條線路，用來和匯流排上的主控端與從屬端進行通訊。

• 主控端是負責控制通訊與裝置，通常為微控制器或FPGA。從屬端則是被主控端控制的裝置，通常是DSP等數位處理器或小型IC。

• 可實現透過PMBus監看目標端基本參數

  Input voltage

  Input current

  Output voltage

  Output current

  Hold up capacitor voltage

  Temperature o Up to 3 sensors

   Fan speed o Up to 2 fans

  Duty cycle

  Switching frequency

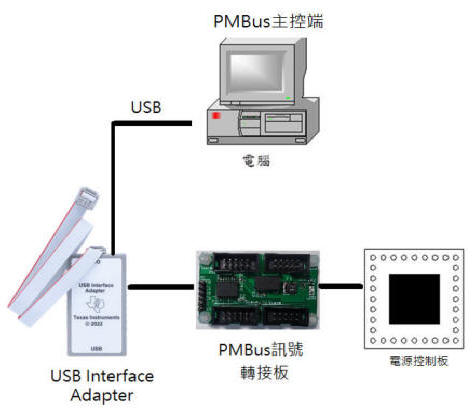

PMBus基本開發架構與應用:

1. PMBus傳輸線(USB interface Adapter)(電腦主控端)

• 採用PMBus溝通介面的程式燒錄器，可進程式燒錄、抹除與記憶體和checksum檢查 ，支援TI電源管理晶片和UCD3138系列處理器

• Supports Primary mode I²C, SMBus or PMBus as well as GPIO

• Selects different clock speeds 100 kHz, 400 kHz, or 1 MHz for I²C, PMBus™, or SMBus™ communications

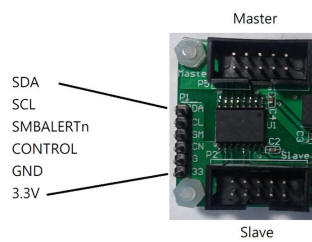

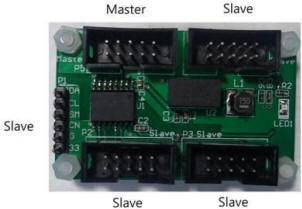

2. PMBus隔離轉接模組(一對四)

• 經由PMBus介面分接3組從端控制介面，採用2X5排座方式連接，另一組採用1X6排針方式連接

• 具備5KV數位訊號隔離操作，雙向I2C隔離與GPIO訊號隔離裝置

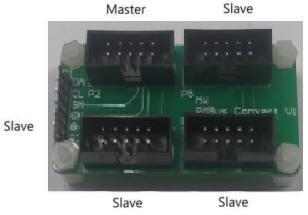

3. PMBus非隔離轉接模組(一對四)

• 經由PMBus介面分接3組從端控制介面，採用2X5排座方式連接，另一組採用1X6排針方式連接

4. 電源控制板(PMBus受控端)

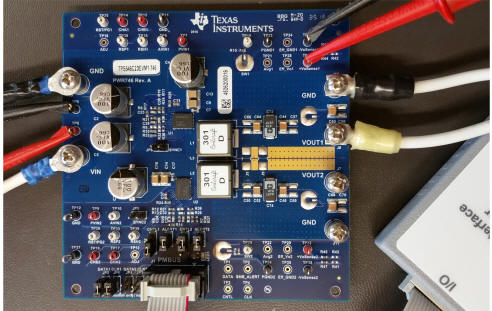

• 使用內建PMBus的電源板，例如TPS546C23EVM

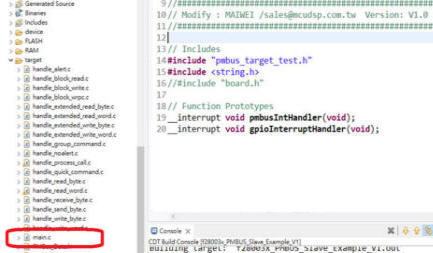

• 使用DSP數位訊號處理器，例如

  TMS320F2838x Floating-Point Controllers

  F28003x Floating-Point Controllers

  F28004x系列處理器

  F280015x系列處理器
