DSP JTAG隔離式光纖傳輸除錯模擬與燒錄器



基本特色:

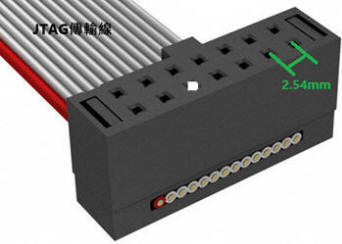

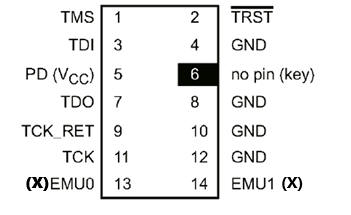

  • JTAG傳輸線出口，使用標準2x7 pin JTAG connector，間距2.54mm(第六腳防呆口)

  • 不需要外加電源，使用USB介面進行資料溝通

  • 可以進行整個處理器程式與資料的讀取、寫入與除錯

  • 相容於於Code Composer Studio V6.x以上的發展軟體，即時做程式下載、執行與除錯 ，可支援程式燒錄到Flash等功能。

  • 完全支援Uniflash for TI Microcontrollers (MCU)燒錄軟體，進行晶片上程式燒錄

  • IDE versions supported
    – TI CCS v6.0 and later
    – IAR
    – Keil

進階特性:

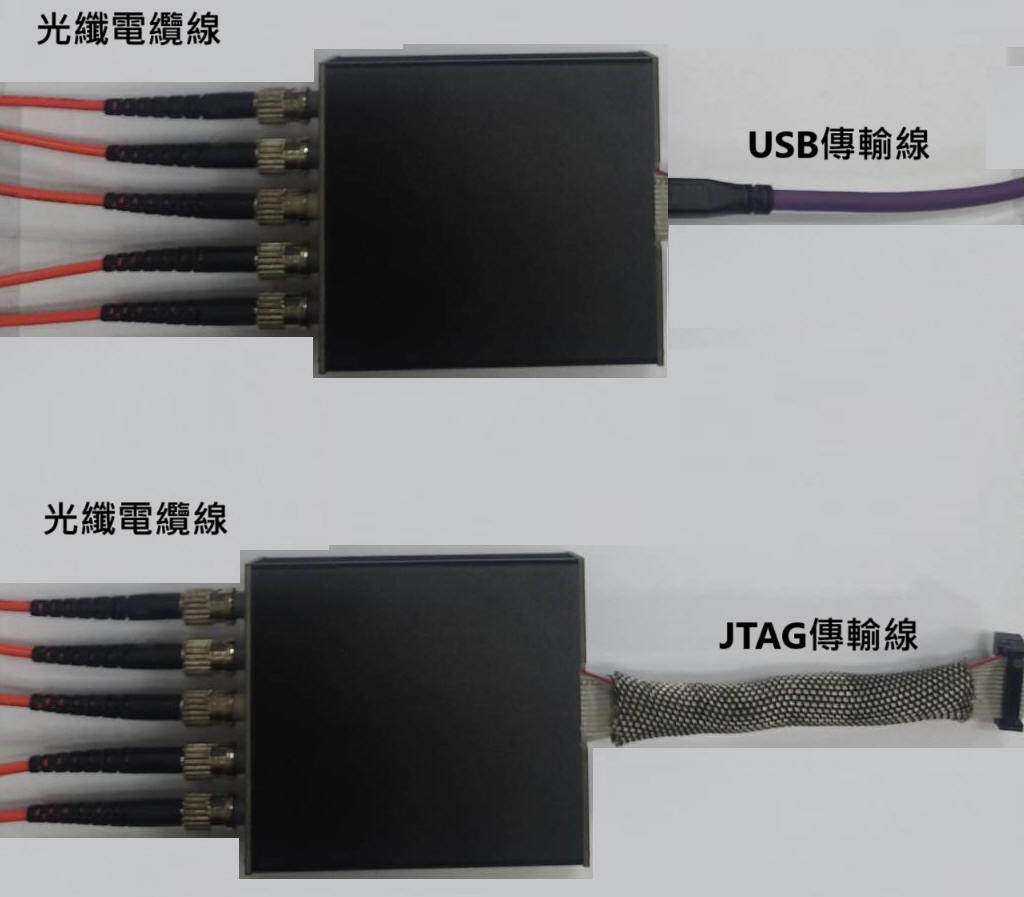

  • 採用多模光纖傳輸線，線長基本1米長

  • 可達5KVrms隔離訊號保護，12.8KV突波電壓承受能力

  • 擁有+/-100KV/us共模瞬態抗擾度能力

  • 符合IEC 60747-17、IEC 62368-1和IEC60601-1標準規範

  • 鋁合金黑體外殼，尺寸約74X80X29mm

  • 基本傳輸速率可達3.5MHz

  • 支援的晶片包含:

    MSP432 MCUs
    CC26xx/13xx wireless MCUs
    CC32xx/31xx Wi-Fi MCUs
    Hercules and Conqueror safety MCUs
    Sitara
    Stellaris MCUs
    C2000 MCUs
    C66xx
    C64x+
    C674x
    C55xx
    C54xx
    DaVinci
    OMAP

  • 不支援晶片包含:

    C54x, C62x, C670x, C671x and C672x

    MSP430 Microcontrollers

    ARM9 based processors that use adaptive clocking such as OMAPL13x and AM1xxx





特殊特性:

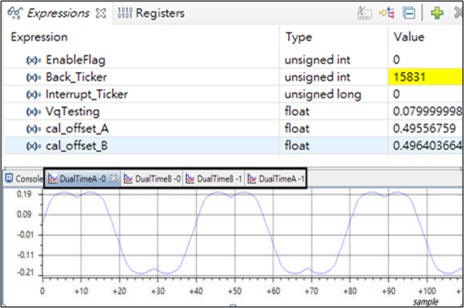

  • 經由台灣科技大學實驗室驗證，在進行處理器電力電子變頻切換下，當輸出達到120VRMS/30A/3600W 或240VRMS/30A/7200W時，仍維持與電腦端正常通訊，可將處理器端的資料即時透過USB傳輸到電腦端，並交由Code Composer Studio視窗軟體即時監控資料。
