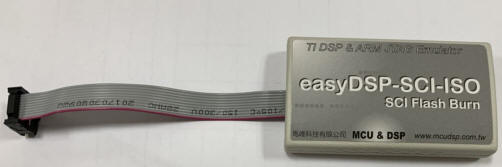

easyDSP-SCI-ISO隔離式燒錄器



特色:

  • 支援C2000系列處理器，透過RS232或是SCI介面，採用訊號隔離式操作

  • 不需要外加電源，使用USB介面進行資料溝通

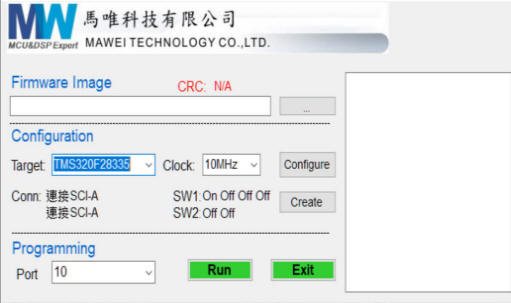

  • 支援程式燒錄的功能

  • 支援TMS320F2837xD, TMS320F2837xS, TMS320F2833x, TMS320F2823x, TMS320F2802x/2803x/2805x/2806x/2807x, TMS320C2834x, TMS320F281x, TMS320F280x ,F28M3x series

  • Supported OS : Windows 2000/XP/Vista/7/8/10

  • On-chip flash writing for TMS320F28x

  • Reading/Writing for program variables

進階特性:

  • 提供4 kV ESD 的保護(IEC 60747-5-2規範)

  • 符合四種標準規範設計:UL1577、IEC 61010-1、IEC 60950-1和CSA

  • 可達25-Mbps傳輸速率

  • 順時保護電壓至50KV/us

  • DSP目標端的PCB電路雜訊隔離

  • 較小功耗設計:20mA以下









接頭與腳位定義:



 Pin #

Description
1

RX
2

GND
3

TX
4

VCC (3.3V)
5

/BOOT (1)
6

 No connection
7

 No connection
8

 No connection
9

/RESET (1)
10

GND



訊號轉接模組:

  • 轉接座，型號: SCI-Boot-Socket

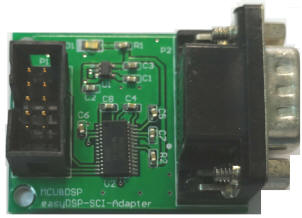

  • 轉接座，型號: easyDSP-SCI-Adapter
