WSN無線感測網路實作模組(可建立網路傳輸系統)



特色:

  • "WSN無線網路實作系統"，結合各式感測器與無線通訊感測模組 。使用上不需要複雜的無線通訊背景與知識以及協定與程式概念，讓您輕鬆即可上手。

  • 結合各式感測器與指令操作，附上教學實驗手冊，立即輕鬆進入無線感測網路的實作應用。

  • 大小: 7.5 x 5.8cm

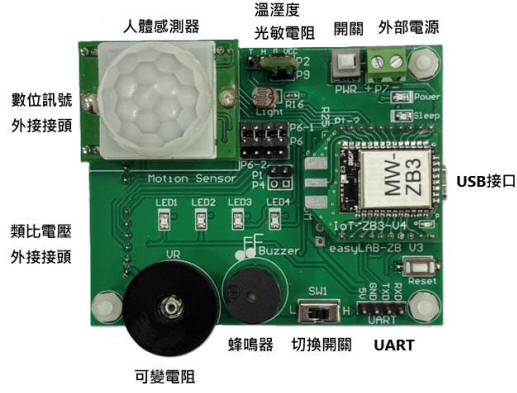

周邊介面與模組:

  • 由無線ZigBee模組處理所有周邊訊號，並可以透過USB介面和電腦溝通與下達令命

  • 4個LED顯示燈

  • 1個Buzzer蜂鳴器

  • 1個切換開關

  • 1個人體感測器

  • 1個類比電壓可變電阻

  • 1個類比溫度感測器

  • 1個類比濕度感測器

  • 1個類比光源感測器

  • 1組UART訊號，可與一般處理器或單晶片溝通

  • 1組可外接 類比電壓輸入接頭(背面)，可以自組設計電路，接受4通道0~1.2V電壓範圍

  • 1組數位訊號輸出接頭(背面)，可以自組設計電路或添購設計好的實驗模組，包含2個可調變訊號PWM輸出和一個output接點:

    • LED調光模組

    • 繼電器控制模組

    • 直流馬達驅動模組

ZigBee嵌入式感測模組:

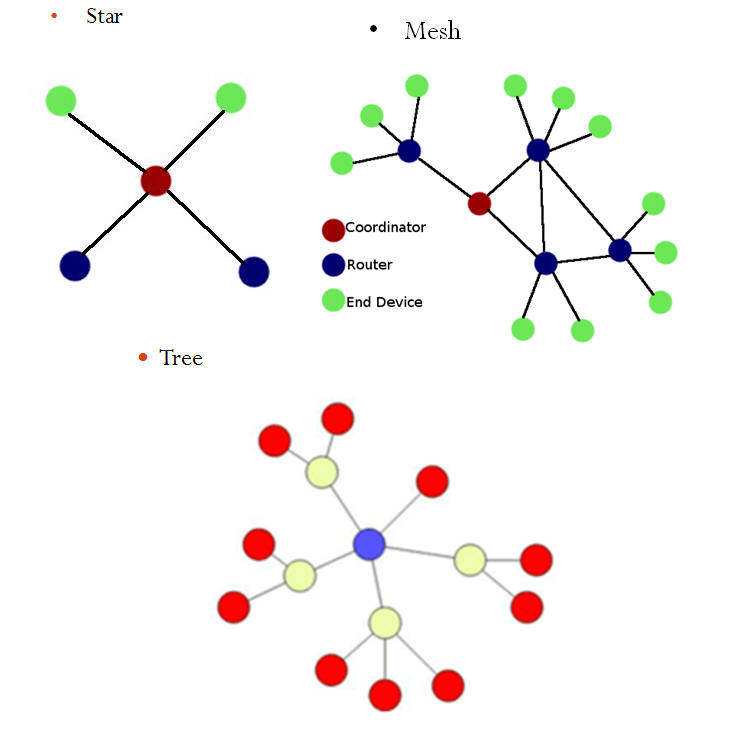

  • 使用ZigBee通訊感測模組可建立星狀、網狀和樹狀結構網路

操作軟體:

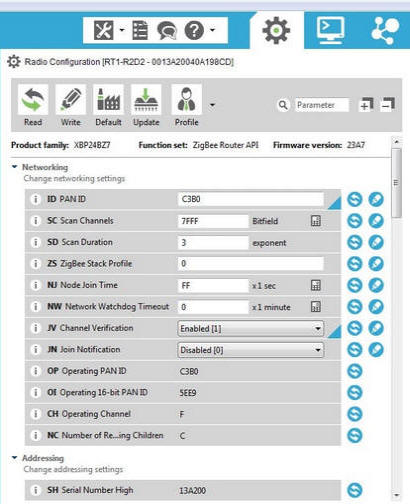

  • 人機介面設定軟體，簡單操作、容易管理與設定。



其他功能:

  • 搭配專屬中文測網路用與說明使用手冊

  • 搭配專屬ZigBee無線網路節點感測控制單元

    1.無線感測原理與應用

    2.ZigBee運作原理與開發

    3.感測模組與AT命令模式開發

    4.感測模組與API命令模式開發

    5.遠端傳輸控制

    6.無線感測網路群組的建立與遠端傳輸

其他配件:

套件 型號 說明

無線2.4GHz網路ZigBee閘道器(採用USB介面) 標準Zigbee傳輸協定閘道器，可以接收Router、End Device裝置傳回訊息資料，透過電腦USB蒐集訊號，操作簡單容易使用。

無線2.4GHz網路ZigBee閘道器(採用USB介面和網路介面) 標準Zigbee傳輸協定閘道器，可以接收Router、End Device裝置傳回訊息資料，操作簡單容易使用。透過10/100網路傳輸到遠端系統。

LED調光模組(可建立遠端LED控制系統)

 透過數位訊號輸出接頭輸出可調變PWM進行LED燈調光

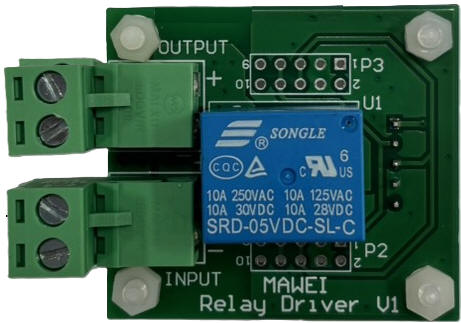

繼電器控制模組(可建立遠端電源控制系統) 透過數位訊號輸出接頭輸出數位訊號，進行繼電器ON/OFF控制
直流馬達驅動模組(可建立遠端馬達控制系統) 透過數位訊號輸出接頭輸出可調變PWM進行DC馬達速度調變
