嵌入式多媒體影像(Image)處理實驗平台
特色:
-
"嵌入式多媒體影像(Image)處理實驗平台"搭配與使用使用TI德州儀器DM643x和數位百萬像素攝影機模組為主要控制核心。
-
DM643x是最新以強大的DaVinci 數位視訊C64x+核心的數位多媒體處理晶片。針對聲音和影像的市場,提供了聲音和影像的編、解碼與各式影像識別與處理。這個新的系統單晶片可以使影音達到高水準的表現並減少了系統上的成本,並加強了其它的介面,例如:RS-2332或CAN介面、乙太網路和 GPIO等,完全使用C語言開發。
-
提供DM643x轉接板easyDSP-Adapter,使的數位百萬像素攝影機模組架構在DM643x開發板上的擴充匯流排上
-
包含八顆可做實驗控制的LED燈與其他I/O控制
-
包含一個可做實驗控制的按鈕
-
包含一個蜂鳴器
-
可額外選購ZigBee模組或WiFi802.11b/g/n模組
-
攝影機模組採用1/2.7" WDR CMOS HD Digital Imager,支援寬廣動態範圍調整
-
實際影像像素陣列: 1280 H x 800 V
-
像素大小: 4.2μm x 4.2μm
-
支援10-bit raw, 8-/10-bit YUV422格式
-
支援Code Composer Studio V3.3版。
-
支援WIN7或WIN8的作業系統。
教學研究應用範例與實驗手冊:
數位訊號處理器介紹
軟體開發環境的說明與操作
DM643x發展模組介紹
基本實驗設備與基本安裝設定
基礎DSP的範例實作
基礎LED的範例實作
基礎DIP 的範例實作
基礎蜂鳴器的範例實作
基礎聲音輸入/輸出範例實作
弦波聲音輸出的範例實作
弦波輸出繪圖的範例實作
數位影像格式介紹
影像反轉範例實作
影像灰階範例實作
影像二值化範例實作
放大與縮小應用
讀取與儲存應用
壓縮格式的轉換
影像處理與應用
可搭配擴充介面卡:
開發與評估套件 型號 說明
USB影像擷取器 負責將影像傳送到電腦端,進行影像觀看與存放

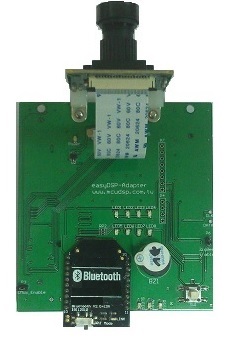

藍芽傳輸實驗模組 利用藍芽通訊建立溝通機制

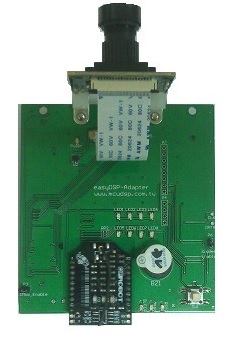

WiFi無線傳輸實驗模組 添加與利用WiFi通訊建立溝通機制

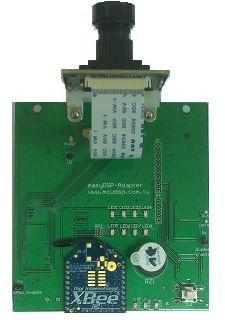

ZigBee傳輸實驗模組 添加與利用ZigBee通訊建立溝通機制 RFID讀取傳輸實驗模組 添加與利用RFID通訊建立溝通機制 NFC讀取傳輸實驗模組 添加與利用NFC通訊建立溝通機制
發展工具 - 開發環境與軟體:
開發環境 型號 說明 Code Composer Studio V3.3
完整版可以支援全系列TI DSP處理器,可安裝於XP、WIN7/8作業系統 Code Composer Studio V5.x New!
最新版軟體開發環境,可支援全系列MSP430/ARM/DSP處理器,可安裝於XP、WIN7/8作業系統
