浮點運算嵌入式多媒體影像(Image)處理實驗平台

特色:

• "浮點運算嵌入式多媒體影像(Image)處理實驗平台"搭配與使用使用TI德州儀器TMS320C6748(浮點DSP處理器)，這款DSP也是業界功耗最低的浮點數字信號處理器，大大降低了雙核心的通訊難度，可充分滿足工業應用的高效能訊號處理與分析，並搭配數位百萬像素攝影機模組為主要控制核心。

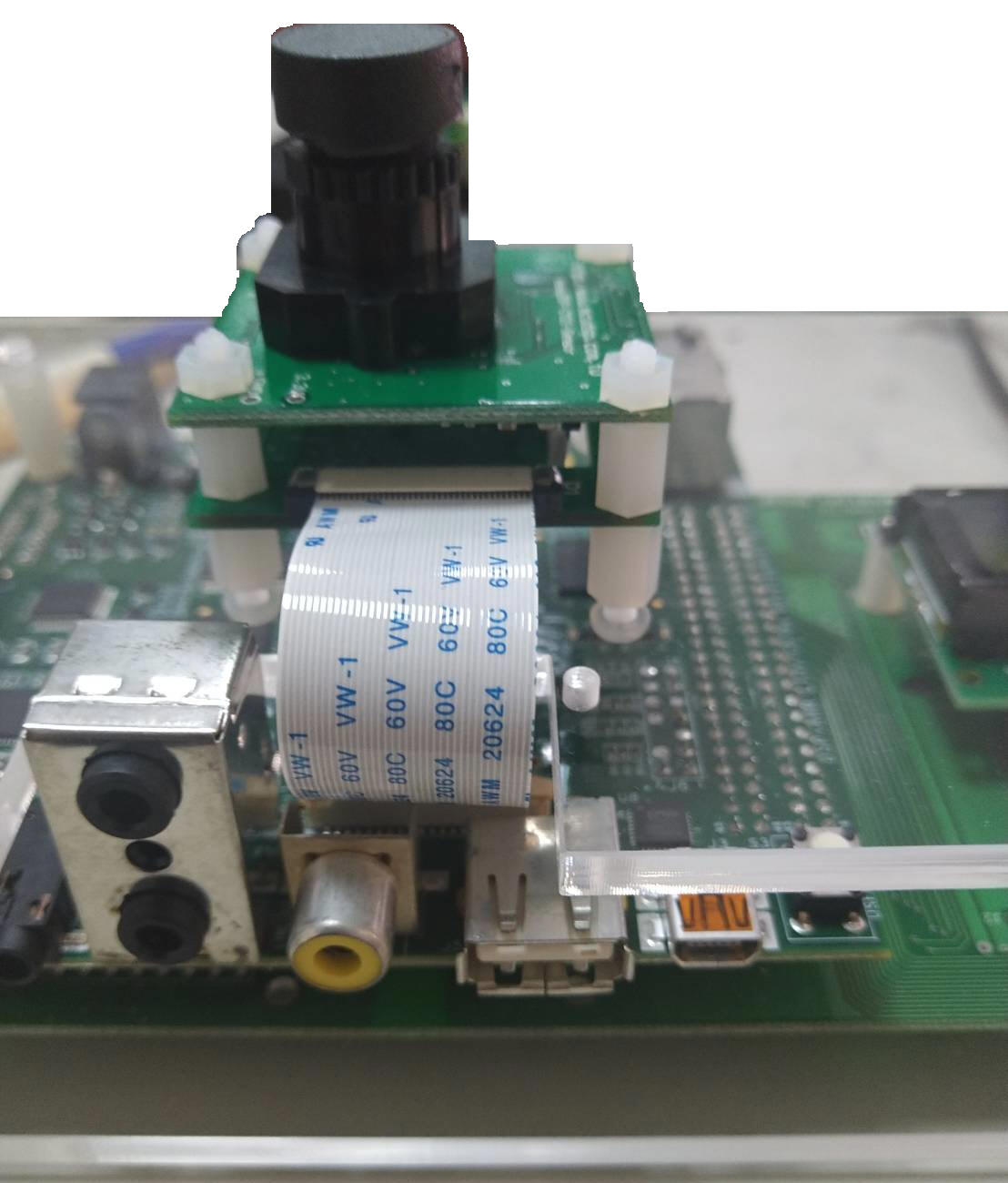

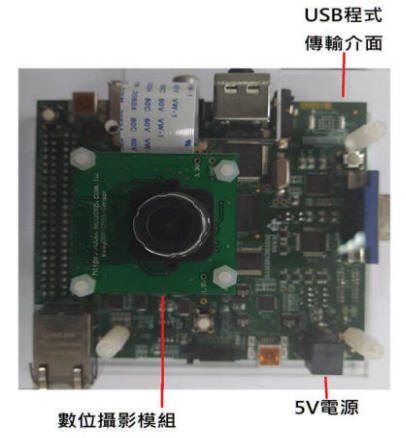

• 提供訊號轉接板easyDSP-CMOS-Adapter， 配合數位百萬像素攝影機模組架構在C6748開發板上的擴充匯流排上

• 攝影機模組採用1/2.7" WDR CMOS HD Digital Imager，支援寬廣動態範圍調整

• 實際影像像素陣列: 1280 H x 800 V

• 像素大小: 4.2μm x 4.2μm

• 支援10-bit raw, 8-/10-bit YUV422格式

• 支援Code Composer Studio V3.3版。

• 支援WIN7或WIN8的作業系統。

TMS320C6748浮點運算處理器開發套件Processor規格:

• 456-MHz C674x Fixed/Floating Point DSP

• Superset of the C67x+ and C64x+ ISAs

• Up to 3648 MIPS and 2746 MFLOPS

• Byte-Addressable (8-, 16-, 32-, and 64-Bit Data)

• C674x Two-Level Cache Memory Architecture

• Enhanced Direct Memory Access Controller 3 (EDMA3)

• Two External Memory Interface

• Configurable 16550-Type UART Modules

TMS320C6748浮點運算處理器開發套件硬體模組記憶體規格:

• 128 MByte DDR2 SDRAM running at 150MHz

• 128 MByte 16-bit wide NAND FLASH

• 第一章 數位訊號處理器介紹

• 第二章 軟體開發環境的說明與操作

• 第三章 DSP發展模組介紹

• 第四章 基本實驗設備與基本安裝設定

• 第五章 基礎DSP的範例實作

• 第六章 數位影像格式介紹

• 第七章 影像反轉範例實作

• 第八章 影像灰階範例實作

• 第九章 影像二值化範例實作

• 第十章 其他 : 其他內容
