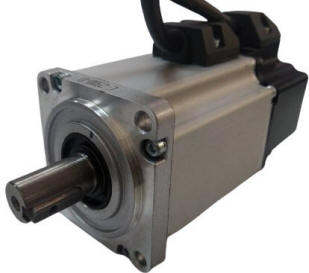

特殊型高壓三相同步馬達(採用內藏式永磁馬達簡稱IPM)
簡介:
-
方形尺寸，內藏式永磁馬達的設計功能：
高功率/質量比及轉矩/慣量比。
平順的電磁轉矩，儘量減少齒槽轉矩（cogging torque）的產生。
高氣隙磁通密度。
高性能及功率係數的小型化設計。 -
高效率與長時間使用
-
噪音低、震動小、出力大
-
三相U、V、W訊號線
-
外掛光學編碼器模組
外觀與尺寸說明:
機種型號選擇:
|
馬達型號 |
MW-IPM-200W |
MW-IPM-400W | MW-IPM-750W | MW-IPM-1KW |
|
額定功率(W) |
200 |
400 | 750 | 1000 |
|
額定線電壓(V) |
220 |
220 | 220 | 220 |
|
額定線電流(A) |
1.8 |
2.2 | 4.2 | 6.5 |
|
額定轉速(RPM) |
3000 |
3000 | 3000 | **2000 |
|
額定轉矩(N.m) |
0.65 |
1.26 | 2.39 | 3.2 |
|
峰值轉矩(N.m) |
2.23 |
4.46 | 8.36 | 11.2 |
|
反電動勢(V/1000r/min) |
21 |
32.5 | 32.5 | 32.5 |
|
轉矩常數(N.m/A) |
0.33 |
0.45 | 0.58 | 0.55 |
|
轉子慣量(kg.m^2) |
0.26 x10^-4 |
0.61 x10^-4 | 1.71 x10^-4 | 2.17 x10^-4 |
|
線間電阻(歐姆) |
5.9 |
3.7 | 1.64 | 1.02 |
|
線間電感(mH) Ls_q/ Ls_d |
29.3/25.2 |
13.75/9.15 | 5.5/4.04 | 3.49/2.53 |
|
電機絕緣等級 |
Class F |
Class F |
Class F |
Class F |
|
接線方式 |
Y接/5級對 |
|||
|
防護等級 |
IP64 |
|||
|
操作環境 |
-20~55度 |
|||
|
增量型編碼器 |
**2500 |
**2500 |
**2500 |
**2500 |
|
長度mm |
97 |
115 | 132 | 150 |
**洽詢
