Resolver訊號轉換編碼器套件



簡介:

  • 完整的旋轉解角器轉換模組

  • 輸出訊號包含EXC+/-訊號輸出和SIN+/-、COS+/-訊號輸入

  • 支持正交編碼器訊號輸出，採用增量式編碼器模式

  • 解析度包含10/12/14/16位元，由硬體設置

  • 可設置的激磁頻率，2KHz到20KHz頻率範圍，預設輸出10KHz

  • 支援磁阻式旋轉型變壓器和分體式旋轉型變壓器

  • 支援J52XU系列磁阻式

  • 電源輸入電壓5V、邏輯輸出電壓5V

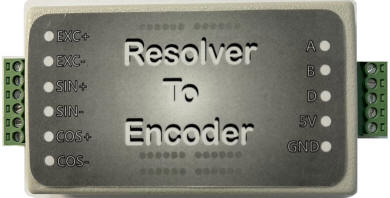

外觀與尺寸說明:

  • 外部採用ABS保護殼與接線端子

  • 外觀尺寸90x50mm

Pin #

Resolver Description
1

EXC+
2

EXC-
3

SIN+
4

SIN-
5

COS+
6 COS-



Pin #

Encoder Description
1

QEP_A
2

QEP_B
3

Dir or Index
4

5V
5

GND

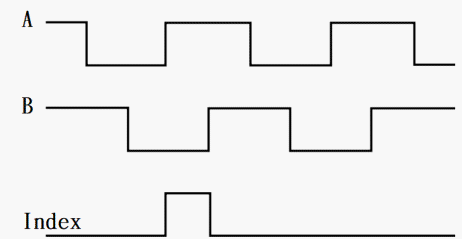

  • 在有Index模式下，當絕對角位置經過零點時，即產生index脈衝訊號。此脈衝訊號寬度在內部設置為90度，且和A同相。
