Resolver訊號放大套件(DSP-Resolver)



簡介:

  • 支援旋轉解角器轉換模組

  • 輸出訊號包含EXC+/-訊號輸出和SIN+/-、COS+/-訊號輸入

  • 轉換成類比SIN、COS輸出(0-3.3V)

  • 電源輸入電壓5V

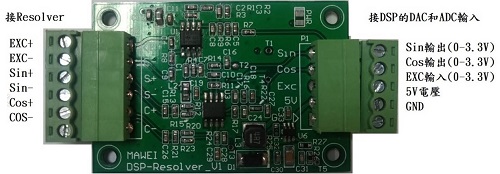

外觀說明:

Pin #

Resolver Description
1

EXC+輸出
2

EXC-輸出
3

SIN+輸入
4

SIN-輸入
5

COS+輸入
6 COS-輸入



Pin #

DSP Description
1 SIN輸出(0-3.3V)
2 COS輸出(0-3.3V)
3

參考EXC輸入
4

5V供電
5

GND
