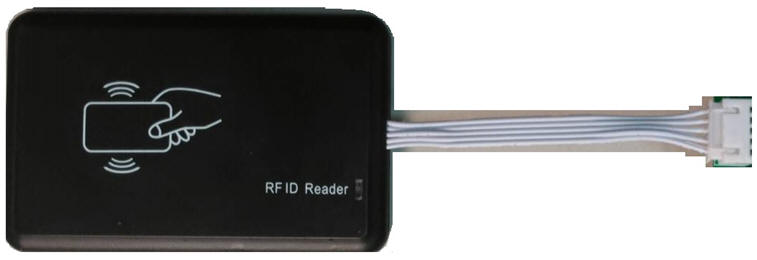

無線射頻辨識(NFC/RFID)讀寫模組(使用UART傳輸封包)



說明:

  1. 無線射頻辨識是一種無線通訊技術，可以通過無線電訊號識別特定目標並讀寫相關數據，而無需識別系統與特定目標之間建立機械或者光學接觸。

  2. 無線電的訊號是通過調成無線電頻率的電磁場，把數據從附著在物品上的標籤上傳送出去，以自動辨識與追蹤該物品。某些標籤在識別時從識別器發出的電磁場中就可以得到能量，並不需要電池；也有標籤本身擁有電源，並可以主動發出無線電波（調成無線電頻率的電磁場）。標籤包含了電子存儲的資訊，數公尺之內都可以識別。與條形碼不同的是，射頻標籤不需要處在識別器視線之內，也可以嵌入被追蹤物體之內。

特色:

  1. 可支援:
    – ISO15693 standard based transponders
    – ISO14443 standard based transponders (Types A,M1卡)
    – ISO14443 standard based transponders (Types B)
    – UL卡

  2. 可進行讀與寫資料、支援簡單指令方式運作。

  3. 利用3.3V TTL的標準SCI/UART通訊格式。

  4. 內建蜂鳴器與LED指示燈。

  5. 可搭配M1卡片，進行一般電子錢包的應用，包含初始值設定、儲值功能、扣款等功能操作。

  6. 可搭配不同基座進行傳輸，包含USB基座(USB Adapter)、RS232基座(RS232 Apapter)，依照不同需求來搭配，並可以結合ARM、MCU或是DSP平台。

  7. 提供使用操作軟體與中文操作練習手冊。





USB Adapter RFID Adapter



RFID標籤:







基本相關一些操作指令:

API

功能

Read_RFID_TYPE()

確認目前Tag的版本資訊

Read_RFID_UID()

讀取 Tag 的UID資料碼

Read_15693_Single_Block()

讀取 ISO15693卡片的Block Data

Read_15693_Multiple_Block()

讀取 ISO15693卡片上多個Block Data

Write_15693_Single_Block()

寫入 Block Data到ISO15693卡片

Read_M1_Single_Block()

讀取 M1卡片的Block Data

Write_M1_Single_Block()

寫入 Block Data到M1卡片

Read_UL_Single_Block()

讀取 UL卡片的Block Data

Write_UL_Single_Block()

寫入 Block Data到UL卡片
