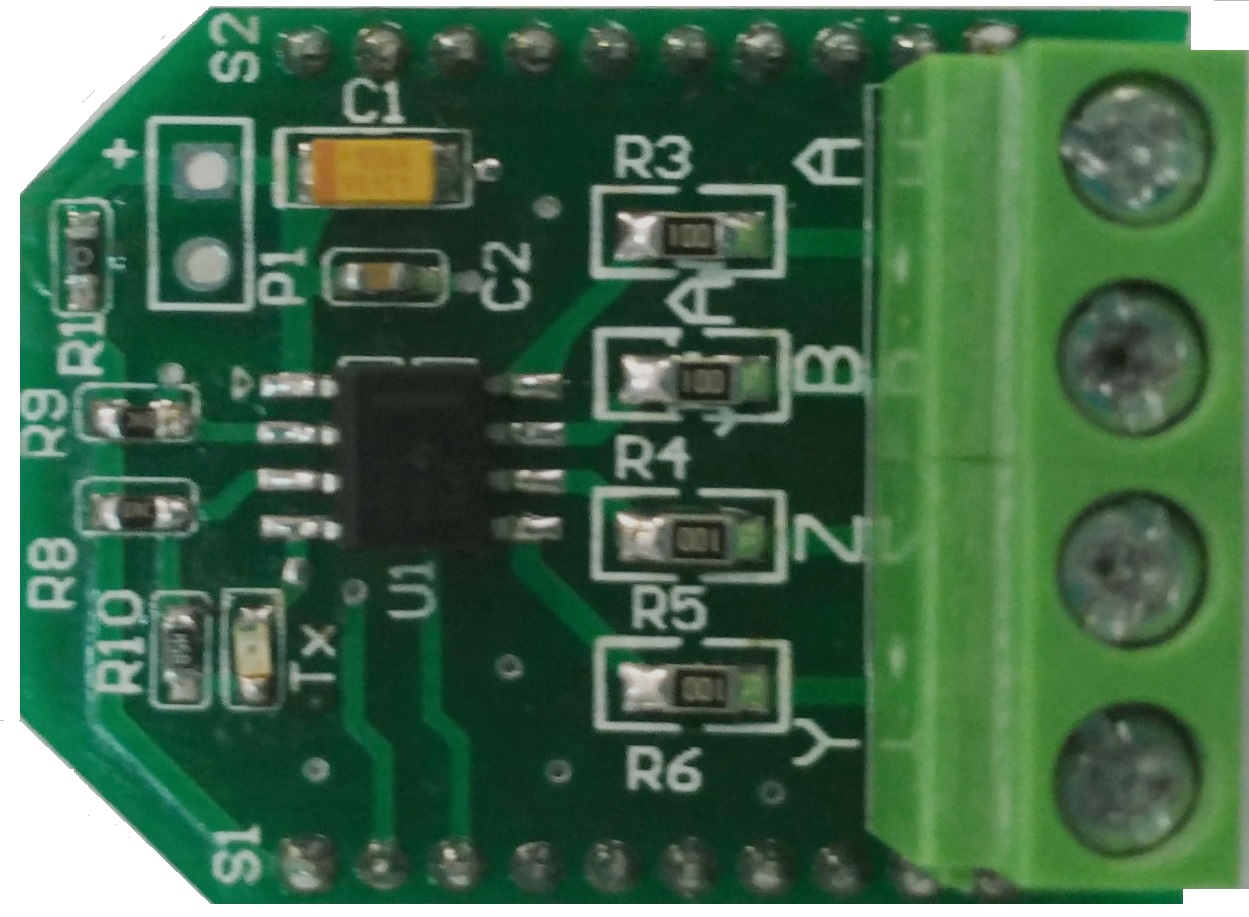

RS-422通訊模組(RS422 Adapter)

說明:

1. 支援TTL的UART/SCI訊號轉接至RS-422介面，可搭配訊號轉換基座，延伸5V/3.3V、TX、RX、GND

2. 自動流向控制模組

3. 具有正負15KV的ESD防護

4. 晶片具有最大限度的減少EMI，並減少由不恰當的終端匹配線纜引起的信號反射，傳輸率高達500Kbps

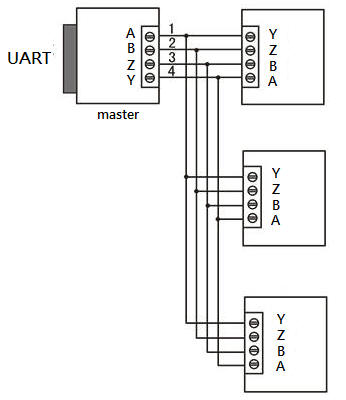

5. 具有1/4單位負載的接收器輸入阻抗，支援多機通訊，允許接在最多128個設備的匯流排上

6. 工業級晶片工作溫度可以達到-40℃至+85℃

7. 可以進行熱插拔，不會出現其他485晶片熱插拔出現的信號栓死現象

8. 電源使用貼片鉭質電容，並使用雙電容進行高低頻電源濾波

9. 使用雙極性二極體過壓保護

10. 使用10Ω電流保護電阻，提高485信號完整性

11. RS485信號單面走線，確保信號品質、提升信號完整性

12. 大面積鋪銅，防止信號干擾

13. 具有120Ω終端電阻

14. 具有信號指示燈

15. 支援3.3V，另有5V信號的選購

16. 可搭配不同基座進行傳輸，包含USB基座(USB Adapter)、RS232基座(RS232 Apapter)，依照不同需求來搭配，並可以結合ARM、MCU或是DSP平台

17. 可以搭配USB介面轉RS-485/RS-422

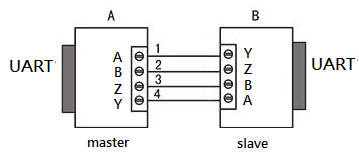

18. 腳位格式:

A --> Rx+
B --> Rx-
Z --> Tx-
Y --> TX+

• 訊號轉換基座，利用3.3V、TX、RX、GND與一般設備上UART/SCI訊號溝通
