RT100電阻式溫度轉換模組(二線式)



說明:

模組特色:

  • 支援二線式PT100電阻訊號轉換

  • 模組量測轉換範圍約在-50°C(803歐姆)~150°C(1573歐姆)

  • 輸出電壓範圍約在1.72V~3.17V(適合一般處理器的AD類比電壓0~3.3V輸入範圍)， 其餘阻值與溫度按照此比例。當溫度超過150°C以上時，輸出電壓將超過3.17V以上

  • 訊號轉換存在一定誤差，額外需依現場環境進行補償

  • 可額外依需求修改量測溫度與電壓輸出範圍

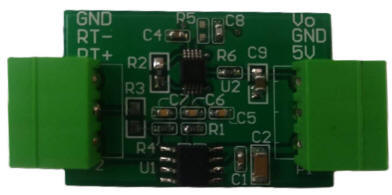

外觀說明:

Pin #

Description
1

RT100 -端
2 RT100 +端



Pin #

Description
1 Vo輸出(0-3.3V)
2

GND
3 5V供電(或改3.3V 最大Vo只有3.3)







其他配件:

套件 型號 說明
PT100-1

RT100電阻探棒，最為簡單裸露贴片式探頭，只有2.3*2.1*0.9mm大小，採用德國晶片與高溫鐵氟龍傳導線，線長可以選擇1米、2米.....10米

PT100-2

RT100電阻探棒，採用玻璃纖維高溫線，可耐高低温等，線長可以選擇1米、2米.....10米。
