隔離式R、S、T三相電壓量測模組

特色:

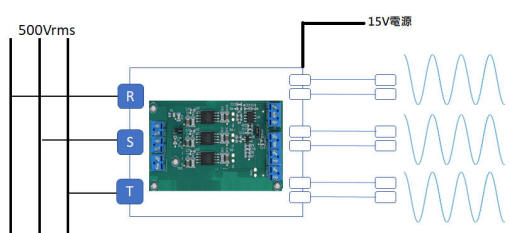

• 提供獨立R 、S、T三相電壓量測轉換

• 採用隔離式轉換晶片，規格包含:

  • Working isolation voltage (VIOWM) (Vrms) :1500

  • Transient isolation voltage (VIOTM) (Vpk) :7000

  • CMTI (Min) (kV/µs) 80

  • Input offset (±) (Max) (µV) 5000

  • Input offset drift (±) (Typ) (µV/C) :3

  • Gain error (±) (Max) (%) :0.3

  • Gain error drift (±) (Typ) (ppm/°C):10

  • Gain nonlinearity (±) (Max) (%) :0.01

  • Output bandwidth, BW  (kHz) (Typ) : 275

• 每相最大電壓500Vrms、峰直最大707V(可以客制化設計調整最大需求)，輸出三組電壓訊號，+/-4V振幅輸出，中心電壓2.5V。 換算如果每相電壓輸入是110Vrm(+/-155Vpp)即可轉成中心點2.5V+/-0.88V的弦波

• 額外可以客制化需求調整輸入和輸出比例

• 需外部供應12~15V獨立電源
