進階型WiFi(802.11b/g/n)無線串列傳送與接收模組



特色:

  1. 附合標準802.11b/g/n通訊協定，為標準2.4GHz WiFi無線傳輸模組，資料可透過無線方式傳輸與RS232封包結合。

  2. 包含傳送與接收資料的LED顯示燈示。

  3. 包含兩個使用者按鍵功能(RS232基座,RS232 Apapter)。

  4. 附WINDOWS設定程式,一般網管人員就會使用,SEVER自備基地台即可讓您自由的進入無線網路的世界!

  5. 可搭配不同基座進行傳輸，包含USB基座(USB Adapter)、RS232基座(RS232 Apapter)，依照不同需求來搭配，並可以結合ARM、MCU或是DSP平台

  6. 提供使用操作軟體與中文操作練習手冊。



Features

Serial Data Interface

UART up to 1 Mbps, SPI up to 6 Mbps

Configuration Method

API or AT commands

Frequency Band

ISM 2.4 GHz

ADC Inputs

(4) 12-bit

Digital I/O

10

Antenna Options

PCB (embedded), U.FL, RPSMA, Wired Whip

Operating Temperature

-30° C to +85° C

Dimensions (L x W)

0.960 in x 1.297 in (2.438 cm x 3.294 cm)

Networking & Security

Encryption

WPA-PSK、WPA2-PSK and WEP

Channels

13 channels

Wireless LAN

Standard

802.11b/g/n

Data Rates

1 Mbps to 72 Mbps

Modulation

802.11b: CCK, DSSS
802.11g/n: OFDM with BPSK, QPSK, 16-QAM, 64-QAM

Transmit Power

Up to +16 dBm

Receiver Sensitivity

-93 to -71 dBm

Power Requirements

Supply Voltage

3.14 - 3.46V

Transmit Current

Up to 309 mA

Receive Current

100 mA

Power-Down Current

<2 μA @ 25º C

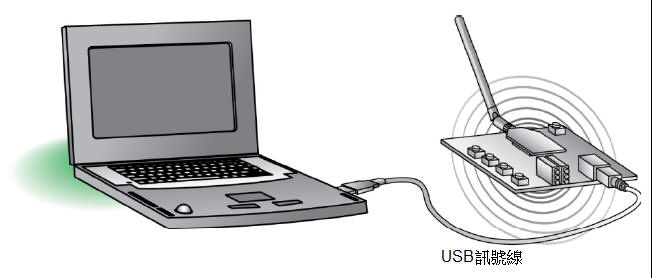

  • 標準連接模式，對電腦端進行資料傳送

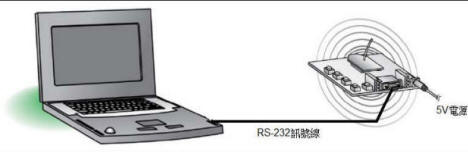

  • 兩台設備間的無限傳送方式

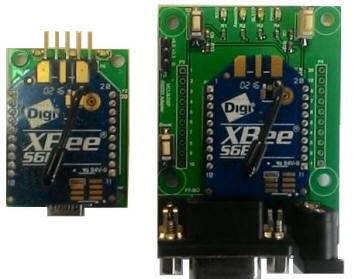

  • 參考實體示意圖



  • 如WiFi 一端是要接嵌入式系統設備，即可以按照下面接法連接。

  • 如兩端均是嵌入式系統設備，即可以按照下面接法連接。
