簡單型WiFi(802.11b/g/n)無線串列傳送與接收模組與基座

特色:

1. 標準802.11b/g/n通訊協定，為標準2.4GHz WiFi無線傳輸模組，資料可透過無線方式傳輸。

2. 正常模式：AP 平均:74mA 峰值285mA 、STA 平均：32mA 峰值196mA

3. 發射功率:

   802.11b: +19dBm(Max.@11Mbps，CCK)

   802.11g: +18dBm(Max.@54Mbps，OFDM)

   802.11n: +16dBm(Max.@HT20，MCS7)

4. 接收功率:

   802.11b: -87 dBm(@11Mbps，CCK)

   802.11g: -75 dBm(@54Mbps，OFDM)

   802.11n: -72 dBm(@HT20，MCS7)

5. 工作溫度: -20℃~85℃

6. 支援 TCP Server，TCP Client，UDPServer，UDP Client

7. 加密機制: WEP/WPA-PSK/WPA2-PSK

8. 網路協議: IPV4, TCP/UDP

9. WiF模組可選擇內建天線(傳輸100米以下)或是外接I-PEX天線板(傳輸200米以下)，出貨均採用內建天線

10. 包含LED連線指示燈。

11. 支援PC或Android/iOS手機等無線傳輸設備

外觀:

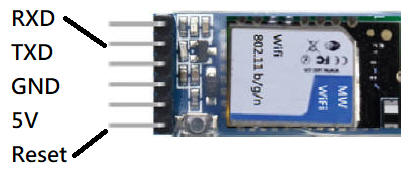

腳位定義:

1. RXD: 接收資料進入(3.3V TTL)
2. TXD: 傳送資料出去(3.3V TTL)
3. GND、5V:電源
4. Reset : 拉低準時重置訊號(3.3V TTL)

應用:

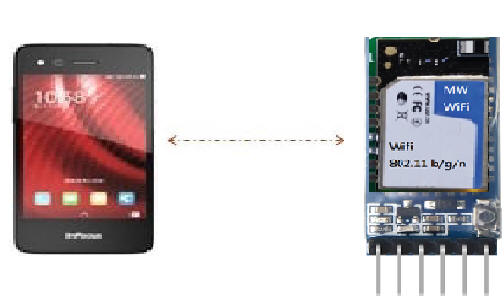

• 直接與手機對傳，透過UART介面丟出資料

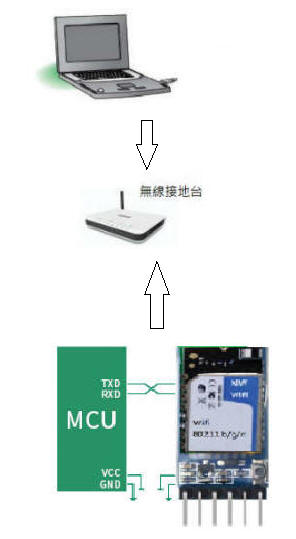

• 透過無線基地台對接
