USB介面隔離式CAN匯流排轉換(easyDSP-CAN-USB Digital Isolators)



簡介:

什麼是CAN匯流排?

       控制器區域網CAN( Controller Area Network)屬於現場匯流排的範疇，是一種有效支持分散式控制系統的串列通信網路。是由德國博世公司在20世紀80年代專門為汽車行業開發的一種串列通信匯流排。由於其高性能、高可靠性以及獨特的設計而越來越受到人們的重視，被廣泛應用於諸多領域。而且能夠檢測出產生的任何錯誤。當信號傳輸距離達到10km時，CAN仍可提供高達50kbit/s的數據傳輸速率。 CAN是建立在基於資訊導向傳輸協定的廣播傳輸機制(broadcast communication mechanism)上。

      CAN定義資訊的內容，利用訊息識別子(message identifier，每個message identifier在整個網路中皆為獨一無二的)來定義內容和資訊的優先順位，以進行資訊的傳遞。並非使用指派特定站台位址(station address)的方式。 如此，CAN擁有了高度的彈性調整能力，可以在既有的網路中增加站台而不用在軟硬體上作修正與調整的作業。除此之外，資訊的傳遞不是建構在特殊種類的站台上，增加了在升級網路時的便利性。即時的資訊傳輸(Real-time data transmission)為CAN的特色之一。在即時的運算中，訊息傳遞的優先順序應以重要性來分，重要性較高的訊息會比較不重要的訊息傳遞的更頻繁。

CAN匯流排說明手冊下載





隔離式CAN匯流排裝置溝通架構



特色:

  • 採用隔離式CAN匯流排資料傳輸

  • Supports CAN 2.0b and ISO11898-2

  • Can handle up to 1Mbit/s CAN bitrate

  • Intuitive PC User Interface for functions such as configuration, trace, transmit, filter, log etc

  • Direct access to CAN H and CAN L, CAN TX and CAN RX signals for robust debugging

  • Software control of termination resistance and LED display for status, traffic, BUS error

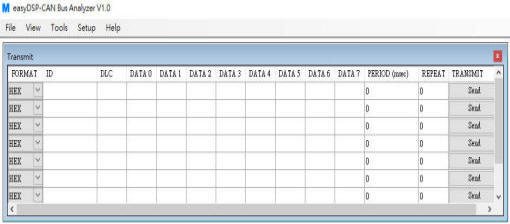

  • 提供PC端GUI端簡易介面軟體，可以收發CAN匯流排資料

  • 採用端子連接座方式，可輕易和其他CAN裝置進行溝通

  • 包含有分析CAN網路封包資料的能力

  • 提供5kV ESD 的保護(IEC 60747-5-2規範)

  • 符合四種CSA標準規範設計:UL1577、IEC 61010-1、IEC 60950-1和IEC 60601-1

  • 可達1Mbps傳輸速率

  • 順時保護電壓至50KV/us

  • DSP目標端的PCB電路雜訊隔離

  • USB介面與D-Sub9接口

  • PC端提供UI介面





CAN轉接頭:

  • CAN轉接終端接頭
    • 標準CANH、CANL、GND、VCC訊號




  • 簡單連接方式





  • CAN轉網路接頭

    • 標準CANH、CANL、GND、VCC訊號
