隔離式RS-422匯流排網路轉換器

真正實現網路傳輸<->RS422轉換

網路功能:

• 網路介面規格:介面 Ethernet 10Base-T or 100Base-TX (Auto-Sensing)
  TCP, UDP, and Telnet for connections to the serial port

• 通訊協定:, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, and AutoIP

• IP for addressing, routing, and data block handling over the network

• 指示燈 (LED)

• 管理機制 • SNMP, Telnet, serial, internal web server

• 內部網頁伺服器:Storage Capacity 384KB for web pages，可經由TFTP方式進行更新

• 內建512KB的FLASH和256KB的RAM

• 可支援JAVA應用程式與自訂CGI程式

• 遠端網頁存取功能與RS485傳輸速度設定

• 電源: 9-36V輸入

• 尺寸:90mmX50mmX32mm

RS422串列通訊功能:

• 資料傳輸率: 可設定300 bps 到 921,600 bps的選擇，可透過網路選擇設定
  Characters: 7 or 8 data bits
  Parity: odd, even, none
  Stop Bits: 1 or 2

• 相容IEC 62368-1, IEC 60601-1 and IEC 61010-1 規範

• 浪湧電壓能力12800VPK、共模瞬變抗雜訊能力100 kV/µs，+/-15KV 靜電保護

• 採用隔離式RS422等級差動訊號傳輸能力、自動控制數據流向

• RS422端採用DB9母座，外接端子台

DB9	訊號定義	RS-422接線
1	T/R+	發射(A+)
2	T/R-	發射(B-)
3	RXD+	接收(A+)
4	RXD-	接收(A-)
5	GND	GND
6	N/A
7	N/A
8	N/A
9	N/A





RS422轉接頭:

• RS422轉接終端接頭
  • 標準A、B、Z、Y、GND訊號

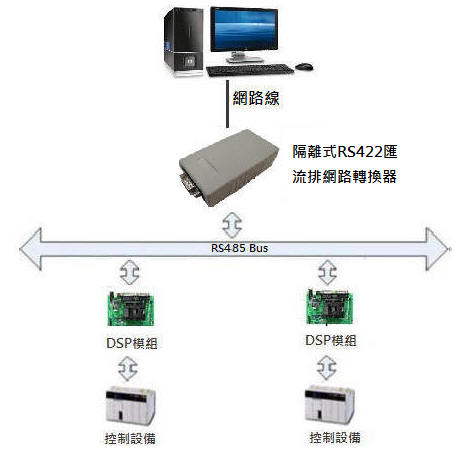

架構:
