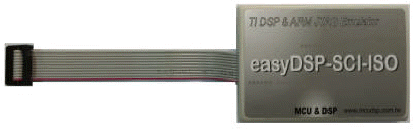

easyDSP-SCI-ISO隔離式SCI傳輸器



特色:

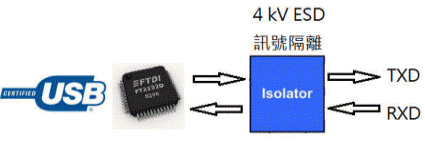

  • 支援USB介面轉串列訊號TTL訊號輸出，採用訊號隔離式操作

  • 不需要外加電源，使用USB介面進行資料溝通 ，使用國際大廠FTDI處理晶片FT2232D，具備有下列特點:

    • 數據率相容12MB/s

    • Transfer Data Rate 300 to 3 Mbaud

    • UART Interface supports 7/8 bit data,1/2 stop bits, and Odd/Even/Mark/Space/No Parity.

    • USB to parallel FIFO transfer data rate up to 1 megabyte / second.

    • Dual Port TX Buffers (128 bytes)

    • Dual Port RX Buffers (384 bytes)

  • Supported OS : Windows 2000/XP/Vista/7/8/10

  • 基本使用腳位:

    • 第一腳 : TXD

    • 第三腳 : RXD

    • 第十腳 : GND

  • USB驅動程式下載

進階特性:

  • 提供4 kV ESD 的保護(IEC 60747-5-2規範)

  • 符合四種標準規範設計:UL1577、IEC 61010-1、IEC 60950-1和CSA

  • 可達25-Mbps傳輸速率

  • 順時保護電壓至50KV/us

  • DSP目標端的PCB電路雜訊隔離

  • 較小功耗設計:20mA以下





easyDSP-SCI-ISO輸出接頭與腳位定義:





 Pin #

Description
1

TXD輸出訊號
2

接地GND
3

RXD輸入訊號
4

VCC(3.3V)輸出
5

RTS
6

 No connection
7

 No connection
8

 No connection
9

DTR
10

接地GND



目標接頭與腳位定義:

 Pin #

Description
1

RXD輸入訊號
2

接地GND
3

TXD輸出訊號
4

VCC (3.3V)輸出
5

RTS
6

 No connection
7

 No connection
8

 No connection
9

DTR
10

接地GND





訊號轉接模組:

  • 轉接座，型號: SCI-Socket



  • 當輸出與輸入訊號是RS232規格訊號(可參考維基百科，https://zh.wikipedia.org/zh-tw/RS-232)可以選購TTL轉RS232轉接板

  • 支援D-sub 9 的傳輸介面

  • 型號: easyDSP-SCI-Adapter
