簡易型C2000 TI標準USB控制基座(XDS100V1)與控制卡器專區

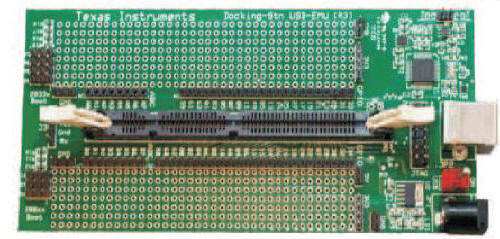

USB控制基座(XDS100V1)簡介:

  • 內建USB控制基座(XDS100V1)

  • 可以使用內建USB 5V電源供電或是外接5V電源供應

  • 內建UART communications through on-board USB-to-UART bridge

  • 提供5.0-V supply for prototyping area

  • 提供3.3-V supply for prototyping area

  • 最大提供1A的電流輸出，可連接各式周邊設備

  • 可以支援各式DSP控制卡等，提供最多47組GPIO和16組ADC輸入



支援DSP控制卡系列-採用176隻腳位處理器(速度150MHz):

開發與評估套件 型號 說明

F28335 Delfino控制卡 使用TMS320F2833x系列的標準開發套件，採用TMS320F28335晶片

F28333 Delfino控制卡 使用TMS320F2833x系列的標準開發套件，採用TMS320F28333晶片

F28332 Delfino控制卡 使用TMS320F2833x系列的標準開發套件，採用TMS320F28332晶片



支援DSP控制卡系列-採用100隻腳位處理器(速度90MHz~100MHz):

開發與評估套件 型號 說明

F28069 Piccolo控制卡 使用TMS320F2806x系列的標準開發套件，採用TMS320F28069晶片

F2809 Fixed控制卡 使用TMS320F280x系列的標準開發套件，採用TMS320F2809晶片

F2808 Fixed控制卡 使用TMS320F280x系列的標準開發套件，採用TMS320F2808晶片

F2806 Fixed控制卡 使用TMS320F280x系列的標準開發套件，採用TMS320F2806晶片

F28015 Fixed控制卡 使用TMS320F280x系列的標準開發套件，採用TMS320F28015晶片



支援DSP控制卡系列-採用80隻腳位處理器(速度40MHz~60MHz):

開發與評估套件 型號 說明

F28055 Piccolo控制卡 使用TMS320F2805x系列的標準開發套件，採用TMS320F28055晶片

F28035 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28035晶片

F28034 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28034晶片

F28033 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28033晶片

F28032 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28032晶片

F28031 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28031晶片

F28030 Piccolo控制卡 使用TMS320F2803x系列的標準開發套件，採用TMS320F28030晶片

F28027 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28027晶片

F28026 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28026晶片

F28023 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28023晶片

F28022 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28022晶片

F28021 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28021晶片

F28020 Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，採用TMS320F28020晶片

F2802x Piccolo控制卡 使用TMS320F2802x系列的標準開發套件，客製化指定DSP型號
