浮點DSP運算控制多功能資料擷取卡 easyDSP-F28335DAQ
特色:
浮點DSP運算控制多功能資料擷取卡easyDSP-F28335DAQ 基本上由兩 個發展模組結合在一起。
-
多通道DAQ資料擷取卡
為採用業界第一顆浮點數位控制器TMS320F28335為運算核心，可提供工業系統開發人員浮點的效能優勢，並且簡化定點裝置上的軟體開發。讓工程師開發更為環保的變速馬達控制、數位電源供應器，以及智慧型感測應用。
採取150 MHz時脈頻率運作，新的TMS320F2833x浮點控制器增加平均50%的效能。倘若利用專門進行複雜計算的演算法，如快速傅利葉演算法，在同等的32位元定點實作中，將可獲得高達200%的效能提升。
規格:
-
使用德州儀器公司TMS320F28335處理器，基本上有四個同步14位元類比-數位轉換及八個同步數位-類比轉換通道。
-
可使用軟體設定取樣率從1Hz至100kHz。
-
使用排針當成輸入/輸出介面(可額外選購端子台來搭配)。
-
包含高準度的14位元解析度，四通道類比電壓可支援+/-10V輸入，與八通道類比電壓可支援+/-10V輸出 ，詳細A/D和D/A規格可參考下面列表。
-
以上類比電壓輸入或類比電壓輸出均是採用平行方式存取資料。
-
同時可支援或選購各式的擴充介面卡進行資料擴充與應用。
-
提供至少十五個章節的中文實驗開發手冊，教您如何操作與練習。
基本開發模組照片
發展工具 - 開發環境與軟體:
提供下列選項讓你可以進行多種周邊的搭配與選擇:
|
型號 |
功能描述 |
|
easyDSP-F28335DAQ |
包含4個A/D和8個D/A，每通道可擷取+/-10V電壓值，解析度是14位元，此為基本 款配備 |
|
DAQ-AD4 |
在型號easyDSP-F28335DAQ上進行擴充選項，主要額外再添加4個A/D通道進來，每通道仍是+/-10V，解析度是14位元 |
|
DAQ-Ethernet |
在型號easyDSP-F28335DAQ上進行擴充選項，額外添加10/100Mbps網路介面 模組 |
|
DAQ-Bluetooth |
在型號easyDSP-F28335DAQ上進行擴充選項，額外添加藍芽Bluetooth模組，可搭配短距離或長距離傳輸 |
|
DAQ-LCD-Keypad |
在型號easyDSP-F28335DAQ上進行擴充選項，主要額外添加LCD模組與4X4的keypad按鍵模組 |
|
DAQ-Encoder |
在型號easyDSP-F28335DAQ上進行擴充選項，主要額外添加QEP編碼器輸入功能(可接受TTL 5V輸入)，與5V和3.3V數位訊號的互轉功能 |
|
DAQ-RTC |
提供Real Time Clock模組，提供目前時鐘與日期，採用標準I2C介面 |
|
DAQ-ADDA8 |
額外添加一片easyDSP-F28335DAQ堆疊在上，有包含8個A/D和8個D/A， 加上原本的設計可達16個A/D和16個D/A |
|
DAQ-other |
其他選項:包含±3g三軸加速度感測器模組、RF模組、WIFI模組、ZigBee模組等 |
DAQ資料擷取卡的A/D和D/A規格：
|
Items |
Specifications |
|
Analog to Digital Conversion |
|
|
Total number of channels |
4 (optionally 8) |
|
Resolution |
14 bits |
|
Maximum Conversion Rate |
100 kbps for all 4 channels, 350 kbps for a single channel |
|
Input Voltage Range |
± 10 Volts |
|
Sampling Mode |
Simultaneously across all channels |
|
Aperture Jitter |
50 ps typ. |
|
SNDR |
78 dB min. @ 25˚ C |
|
Gain Error (positive and negative) |
± 8 LSB max. ±2 LSB typical |
|
Bipolar Zero Error |
± 10 LSB max. ±2 LSB typical |
|
Integral Nonlinearity |
± 1.5 LSB max., ±0.6 typical |
|
Differential Nonlinearity |
± 1.0 LSB max, No missing codes |
|
Digital to Analog Conversion |
|
|
Total number of channels |
8 |
|
Resolution |
14 bits |
|
Input Voltage Range |
± 10 Volts |
|
Update Mode |
Simultaneously updates for all channels |
|
Settling Time |
31 µsec to ½ LSB, for full scale swing |
|
Relative Accuracy |
±2 LSB max |
|
Zero-Scale Error |
±8 LSB max, ±2LSB typical |
|
Full-Scale Error |
±8 LSB max, ±2LSB typical |
|
Gain Error |
±2 LSB typical |
|
Differential Nonlinearity |
±1 LSB max. Guaranteed Monotonic |

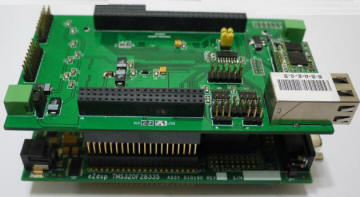

實體照片:

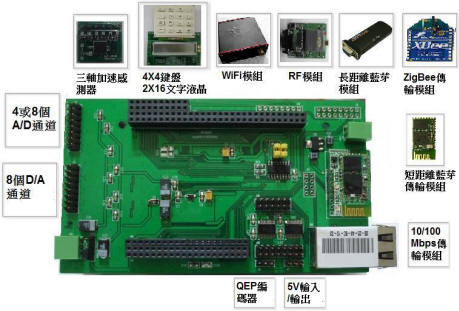

可選購的周邊

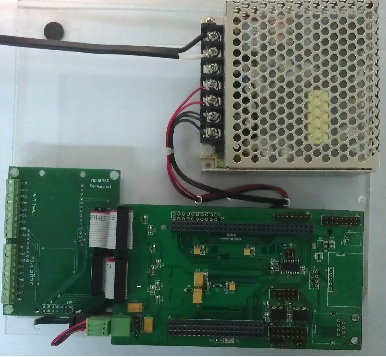

基本開發模組照片(附上壓克力固定座)

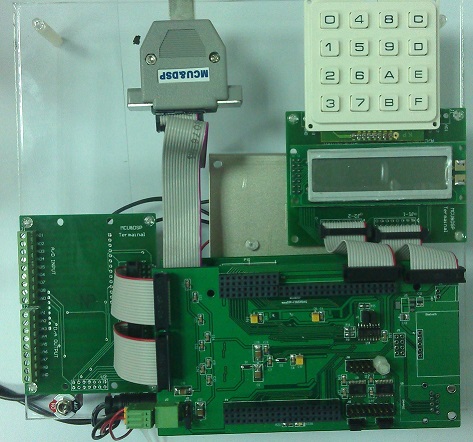

實驗模組與周邊照片(附上壓克力固定座)
