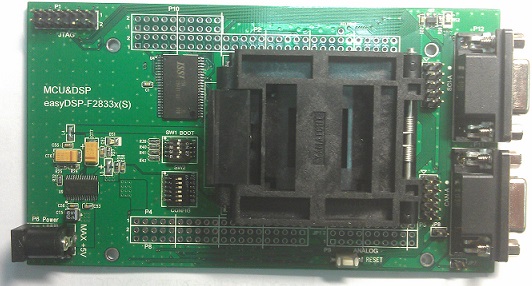

TMS320F28335浮點DSP運算控制卡 easyDSP-F2833x(S)



特色:

  • TMS320F2833x浮點DSP運算控制卡 easyDSP-F2833x(S)為採用業界第一顆浮點數位控制TMS320F28335為處理核心，可提供工業系統開發人員浮點的效能優勢，並且簡化定點裝置上的軟體開發。讓工程師開發更為環保的變速馬達控制、數位電源供應器，以及智慧型感測應用。

  • 採取150 MHz時脈頻率運作，新的F2833x浮點控制器增加平均50%的效能。倘若利用專門進行複雜計算的演算法，如快速傅利葉演算法，在同等的32位元定點實作中，將可獲得高達200%的效能提升。

  • 完全採用C語言開發方式，提供高效能的編輯，支援Code Composer Studio V3.3或更高階版本的開發環境。

  • 可搭配浮點DSP運算控制多功能資料擷取卡easyDSP-F28335DAQ。

晶片方塊圖:

硬體規格:

  • TMS320F28335 數位信號處理器(DSP)與執行在150MHz

  • 晶片支援FPU浮點運算功能

  • 晶片腳位均有拉出，包含GPIO、ADC 和其他電源訊號

  • 外部擴充連接頭(包含A/D通道和GPIO接點)

  • 記憶體單元

    64K byte的 RAM

    512K byte的內含Flash ROM

    128K byte的模組上的擴充RAM

  • 12位元A/D轉換，包含16個通道

    ADC 通道輸入並有電壓保護裝置穩壓3.3V，不必外加穩壓二極體。

    ADC 通道輸入並包含Anti-aliasing filter (noise filter)功能，可做基本低通濾波電路

  • 通訊介面

    包含 兩組RS232溝通介面，一組RS-232連接頭與一組排座

    包含兩組CAN溝通介面，一組CAN連接頭與一組排座

  • 其他介面

    模組工作電壓只需外加5 Volt

    USB JTAG直接插入電腦，直接連上CCS3.3軟體，支援程式燒錄等功能

    支援隔離式ISO-JTAG轉接介面

    支援開機模式設定



其他選購工具:

開發環境 型號 說明

XDS1xx ISO(隔離式)模擬器 第一代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS3.3、CCS4.x和CCS5.xNew!

XDS1xx ISO V2(隔離式)模擬器 第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New!
XDS1xx ISO V3(隔離式)模擬器 第三代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS5.x以上 版本。

XDS11x ISO(隔離式)模擬與燒錄器 最新一代XDS11x USB介面模擬器 ，添加隔離式介面，可支援CCS6.x以上版本。(提供比上一代更高五倍的傳輸速度)New!

easyDSP-SCI-ISO隔離式SCI傳輸器 支援串列訊號TTL轉USB介面，採用隔離式介面 New!

單極性多功能訊號轉接板

 提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片

雙極性DAC電壓輸出模組 提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
兩軸編碼器模組(easyDSP-Encoder) 兩軸編碼器模組，提供額外32位元QEP解碼電路 。適合在一般IO讀取的環境，相容於C2000/ MSP430/DSP/FPGA系列所有晶片

Micro SD儲存裝置(easyDSP-SD Card) 採用SPI介面資料傳輸，可以相容各式DSP與MCU處理晶片
嵌入式DSP系統與CAN匯流排開發套件 結合TI DSP處理器的CAN匯流排開發套件
4通道降壓轉會模組 類比電壓準位轉換模組
4通道升壓轉換模組 類比電壓準位轉換模組

Code Composer Studio V3.3

 完整版可以支援全系列TI DSP處理器，可安裝於XP、WIN7/8作業系統
Code Composer Studio V6.x New! 最新版軟體開發環境，可支援全系列MSP430/ARM/DSP處理器，可安裝於WIN7/8/10
