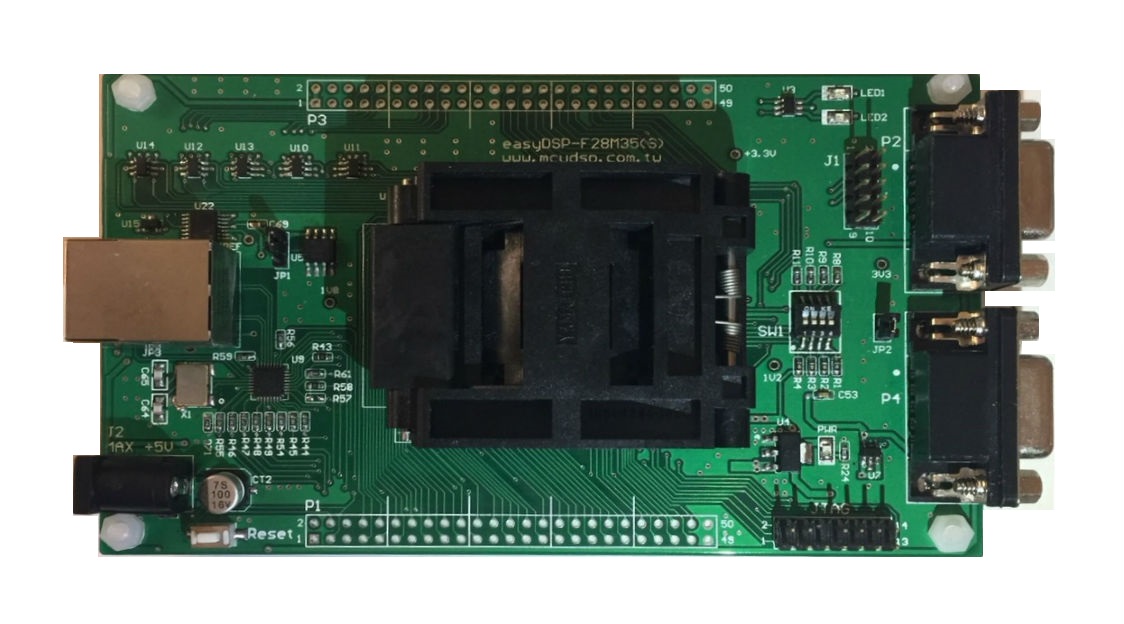

F28M35浮點DSP運算控制卡 easyDSP-F28M35(S)
特色:
-
F28M35浮點DSP運算控制卡 easyDSP-F2M35(S)是C2000 MCU新創的雙核心控制首款產品。該系列中所有 MCU 產品均具備 有相關功能訊號與腳位及軟體相容性,可提供不同的效能範圍,充分滿足從工廠自動化伺服驅動器到起重機驅動器產品系列各種不同效能需求,並增添ARM的控制處理核心能力,讓客戶減少軟硬體開發時間與成本。
-
主控核心採用32-bit ARM Cortex-M3處理器為首,並包含豐富的周邊溝通能力,包含有Ethernet 1588, USB OTG with PHY, Controller Area Network (CAN), UART, SSI, I2C, and an external interface。
-
控制器採用TI工業應用等級的處理器,32-bit C28x floating-point CPU處理器,包含豐富的周邊控制與訊號處理能力,包含有ePWMs with fault protection, and encoders and captures — all as implemented by TI’s TMS320C2000™ Piccolo™ and Delfino™ families. In addition, the C28-CPU has been enhanced with the addition of the VCU instruction accelerator that implements efficient Viterbi, Complex Arithmetic, 16-bit FFTs, and CRC algorithms.
晶片方塊圖:
硬體規格:
-
F28M35H52C數位信號處理器(DSP)
-
Master Subsystem — ARM® Cortex®-M3與執行在100MHz
-
Control Subsystem — TMS320C28x 32-Bit CPU與執行在150MHz
-
-
晶片支援浮點運算FPU功能
-
12位元A/D轉換,包含20個通道
-
包含一組RS-232連接頭與一組排座
-
包含一組CAN連接頭
-
晶片腳位均有拉出,包含GPIO、ADC 和其他電源訊號。
-
外部擴充連接頭(包含A/D通道和GPIO接點)
-
模組工作電壓只需外加5Volt
-
可在模組上執行 IEEE 1149.1 JTAG emulation的獨立功能
-
ADC 通道輸入並有電壓保護裝置穩壓3.3V,不必外加穩壓二極體。
-
ADC 通道輸入並包含Anti-aliasing filter (noise filter)功能,可做基本低通濾波電路
-
USB JTAG直接插入電腦,直接連上Code Composer Studio 6.x軟體,支援程式燒錄等功能
-
支援隔離式ISO-JTAG轉接介面
-
支援開機模式設定
發展工具 - 開發環境與軟體:
開發環境 | 型號 | 說明 |
XDS1xx ISO V3(隔離式)模擬器 | 第三代XDS1xx USB介面模擬器,添加隔離式介面,支援CCS5.x以上 版本。 | |
|
XDS11x ISO(隔離式)模擬與燒錄器 | 最新一代XDS11x USB介面模擬器 ,添加隔離式介面,可支援CCS6.x以上版本。(提供比上一代更高五倍的傳輸速度)New! |
|
easyDSP-SCI-ISO隔離式SCI傳輸器 | 支援串列訊號TTL轉USB介面,採用隔離式介面 New! |
提供單極性電壓輸出控制模組,支援標準SPI介面,相容於C2000/MSP430系列所有晶片 | ||
|
雙極性DAC電壓輸出模組 | 提供正負雙極性電壓輸出控制模組,支援標準SPI介面,相容於C2000/MSP430系列所有晶片 |
兩軸編碼器模組(easyDSP-Encoder) | 兩軸編碼器模組,提供額外32位元QEP解碼電路 。適合在一般IO讀取的環境,相容於C2000/ MSP430/DSP/FPGA系列所有晶片 | |
|
Micro SD儲存裝置(easyDSP-SD Card) | 採用SPI介面資料傳輸,可以相容各式DSP與MCU處理晶片 |
嵌入式DSP系統與CAN匯流排開發套件 | 結合TI DSP處理器的CAN匯流排開發套件 | |
4通道降壓轉會模組 | 類比電壓準位轉換模組 | |
4通道升壓轉換模組 | 類比電壓準位轉換模組 | |
Code Composer Studio V6.x New! | 最新版軟體開發環境,可支援全系列MSP430/ARM/DSP處理器,可安裝於WIN7/8/10 |
