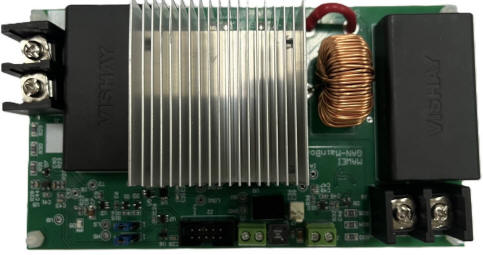

MW-GaN_Boost_Mode
半橋氮化鎵 (GaN)電源轉換升壓Boost實驗模組
特色:
-
整合GaN-ControlBoard半橋氮化鎵(GaN)控制卡與GaN-MainBoard控制基座，應用在同步 升壓Boost Mode設計
-
結合半橋氮化鎵(GaN)模組 ，切換頻率50kHz to 150kHz
-
訊號控制方式:
-
提供2個PWM輸入控制訊號(同步控制模式)
-
-
訊號量測方式:
-
輸入端電壓量測輸出(0~450V轉成0~3.3V準位)
-
輸出端電壓量測輸出((0~450V轉成0~3.3V準位)
-
輸出電流量測輸出(0~8.25A轉成0~3.3V準位)
-
-
正電源輸入電壓，建議基本操作在400V以下的直流電壓輸入
-
輸出電壓透過PWM控制方式升壓設計與調整，可支援最大6A電流輸出能力，建議操作在4A以下電流。(請外掛至少200LFM minimum airflow風扇降溫，並隨時監測GaN溫度)
-
需要額外供應12V電源輸入，電路產生5V電源輸出，可提供1A電流
-
1組電源指示燈
-
操作在升壓Boost模式時，請注意輸出端要加上負載裝置。
-

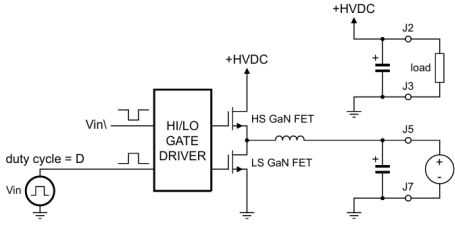

方塊圖

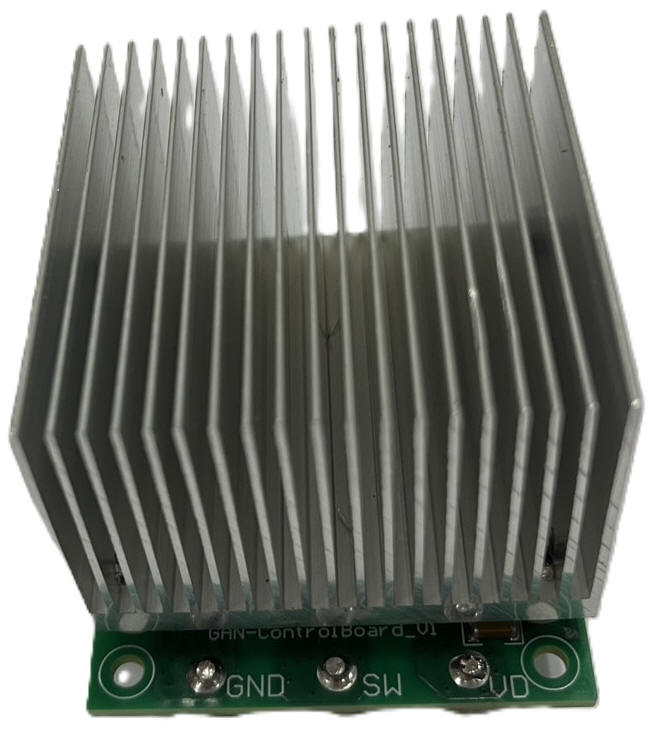

GaN-ControlBoard半橋氮化鎵(GaN)控制卡:
-
GaN-ControlBoard半橋氮化鎵(GaN)控制卡採用兩顆GAN039-650NTB GaN FETs來進行電路Half-bridge設計。
-
尺寸大小:50mmX50MM(外面外加散熱片)
-
GAN039-650NTB為Nexperia半導體所設計最新氮化鎵晶片，其特性包含:
-
650 V, 33 mΩ Gallium Nitride (GaN) FET
-
Simplified driver design as standard level MOSFET gate drivers can be used:
-
0 V to 12V drive voltage
-
Gate threshold voltage VGSth of 4V
-
Robust gate oxide with ±20V VGS rating
-
High gate threshold voltage of 4 V for gate bounce immunity
-
-
支援DSP控制卡:
| 工具與開發環境 | 型號 | 說明 |
 |
TMS320F28377D控制卡(176腳位) | 使用雙核心TMS320F28377D(176腳位)的標準開發套件，浮點運算200MHz速度 |
|
|
TMS320F28379D控制卡(176腳位) | 使用雙核心TMS320F28379D(176腳位)的標準開發套件，浮點運算200MHz速度 。 |
|
|
TMS320F28388D控制卡(176腳位) | 使用多核心TMS320F28388D(176腳位)的標準開發套件，浮點運算200MHz速度 。 |
|
|
XDS1xx ISO V2(隔離式)模擬器 | 第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x
。(提供比上一代更高兩倍的傳輸速度)New!
|
|
|
最新一代XDS11x USB介面模擬器
，添加隔離式介面，可支援CCS6.x以上版本。(提供比上一代更高五倍的傳輸速度)New!。
|
