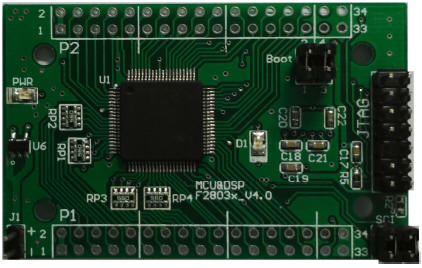

easyDSP-F28035 V4



說明:

  • TMS320F28035是一個32位元定點運算處理器， 應用在數位控制、電源管理、電力電子、通訊上等操作。結合傳統C28x系統的核心功能外，更內建Co-processor with the control law accelerator (CLA)， 硬體上包含類比比較器等介面，滿足控制應用上需求。

特色:

  • TMS320F28035 Digital Signal Controller

  • 最小電路板設計模式

  • 包含5V電源輸入介面

  • ADC 通道輸入並有電壓保護裝置穩壓3.3V，不必外加齊納二極體

  • ADC 通道輸入並包含Anti-aliasing filter (noise filter)功能，可做基本低通濾波電路

    •

  • UART經過MAX3232處理轉換，RS232輸出採用排針介面

    •  支援外接JTAG模擬器，提供隔離介面，支援程式燒錄等功能

  • 開機模式選擇與各式晶片腳位擴充接頭。

  • 可提供最高至3.3V@400mA電流輸出給周邊電路

  • 提供針對馬達控制、電力電子控制、變頻控制等領域，提供完整開發系統及應用IP，並提供客製化PCB與軟體服務，加速客戶之開發時間、降低風險。



TMS320F28035

Generation

28x Piccolo Series

CPU

1 C28x

CLA

1

Peak MMACS

60

Frequency(MHz)

60

RAM

20 KB

OTP ROM

2 KB

Flash

128 KB

PWM

14

CAP/QEP

1/1

ADC

1 12-Bit

12-bit A/D (#Channels)

16

ADC Conversion Time

217 ns

I2C

1

UART

1 SCI

SPI

2

CAN

1

Timers

3 32-Bit GP,1 WD

GPIO

45

  • 大小約38x58 mm

  • 適合實驗課程的規劃與研究使用。

  • 台灣設計與生產，採用台灣南亞FR-4板材，電阻、電容均是AVX、KEMET、Yageo等被動零件，品質可靠 。





資料手冊:

發展工具 - 開發環境與軟體:

開發環境 型號 說明

XDS1xx ISO(隔離式)模擬器 第一代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS3.3、CCS4.x和CCS5.xNew!

XDS1xx ISO V2(隔離式)模擬器 第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New!
XDS1xx ISO V3(隔離式)模擬器 第三代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS5.x以上 版本。

easyDSP-SCI-ISO隔離式SCI傳輸器 支援串列訊號TTL轉USB介面，採用隔離式介面 New!

單極性多功能訊號轉接板

 提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片

雙極性DAC電壓輸出模組

 提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
Code Composer Studio V6.x New! 最新版軟體開發環境，可支援全系列MSP430/ARM/DSP處理器，可安裝於WIN7/8/10
