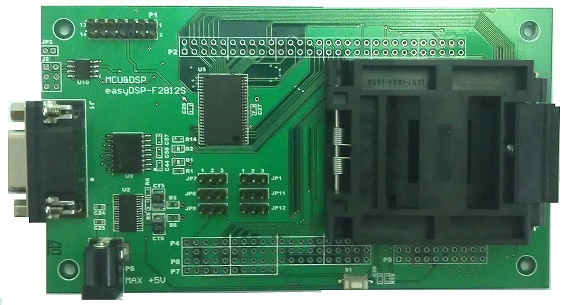

TMS320F2812定點DSP運算控制卡easyDSP-F2812(S)

特色:

• TMS320F2812定點DSP運算控制卡為採用是以150MHz時脈頻率運作 在定點TMS320F2812的處理器，提供方便與簡易設計方式。。

硬體規格:

• TMS320F2812數位信號處理器(DSP)與執行在150MHz

• 晶片支援定點運算功能

• 36K byte的 RAM

• 256K byte的內含Flash ROM

• 128K byte的模組上的擴充RAM

• 12位元A/D轉換，包含16個通道

• 包含一組RS-232連接頭

• 包含一組CAN連接頭

• 包含一組可控制的LED燈

• 晶片腳位均有拉出，包含GPIO、ADC 和其他電源訊號

• 外部擴充連接頭(包含A/D通道和GPIO接點)

• 模組工作電壓只需外加5 Volt

• 可在模組上執行 IEEE 1149.1 JTAG emulation的獨立功能

• ADC 通道輸入並有電壓保護裝置穩壓3.3V，不必外加穩壓二極體。

• ADC 通道輸入並包含Anti-aliasing filter (noise filter)功能，可做基本低通濾波電路

• USB JTAG直接插入電腦，直接連上CCS3.3/CCS4.x/CCS5.x軟體，支援程式燒錄等功能

• 支援隔離式ISO-JTAG轉接介面

• 支援開機模式設定

發展工具 - 開發環境與軟體:

開發環境	型號	說明
	XDS1xx ISO(隔離式)模擬器	第一代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS3.3、CCS4.x和CCS5.xNew!
	XDS1xx ISO V2(隔離式)模擬器	第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New!
	XDS1xx ISO V3(隔離式)模擬器	第三代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS5.x以上版本。
	easyDSP-SCI-ISO隔離式SCI傳輸器	支援串列訊號TTL轉USB介面，採用隔離式介面 New!
	單極性多功能訊號轉接板	提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
	雙極性DAC電壓輸出模組	提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
	Micro SD儲存裝置(easyDSP-SD Card)	採用SPI介面資料傳輸，可以相容各式DSP與MCU處理晶片
	嵌入式DSP系統與CAN匯流排開發套件	結合TI DSP處理器的CAN匯流排開發套件
	4通道降壓轉會模組	類比電壓準位轉換模組
	4通道升壓轉換模組	類比電壓準位轉換模組
	Code Composer Studio  V3.3	完整版可以支援全系列TI DSP處理器，可安裝於XP、WIN7/8作業系統
	Code Composer Studio V8.x New!	最新版軟體開發環境，可支援全系列MSP430/ARM/DSP處理器，可安裝於WIN7/8/10
