單核心浮點DSP運算控制卡 - easyDSP-F2837x(S)-100



特色:

  • easyDSP-F2837x(S) 是 C2000 MCU 創新系列推出的首款產品。該系列中所有 MCU 產品均具備 有相關功能訊號與腳位及軟體相容性，可提供不同的效能範圍，充分滿足從工廠自動化伺服驅動器到起重機驅動器產品系列各種不同效能需求。Delfino TMS320F2837x(S) 與未來單核衍生產品將改變產品平台的決策制定方式，讓客戶減少軟硬體開發時間與成本。

    • 採用FPU浮點運算處理器

    • 採用 C28x 內核中包含的最新三角函數 (TMU) 加速器，快速執行控制函數中使用的三角函數演算法，例如通常在 FPGA 中完成的轉矩回路演算法。

    • 採用Viterbi 複雜單元 (VCU II) 加速器執行振動分析，能預先測知電機故障，增強 C28x 內核的處理功能。

    • 使用2個16 位元 ADC 對多個反饋進行精確控制與監控，可改善太陽能中央反相器和高端工業 UPS 系統等工業應用中的系統精確度；

    • 介面與 TI AMC1204 隔離式sigma delta 調變器無縫連結，可降低 MCU 輸入雜訊並實現隔離式電流分流測量。

    • 使用窗型比較器保護功率級免受電流故障的損壞。

    • 可在最新 C2000 MCU 系列中打造不同效能等級的產品，加速產品上市時程並降低開發成本，為未來裝置提供引腳對引腳以及軟體相容型架構。

晶片方塊圖:

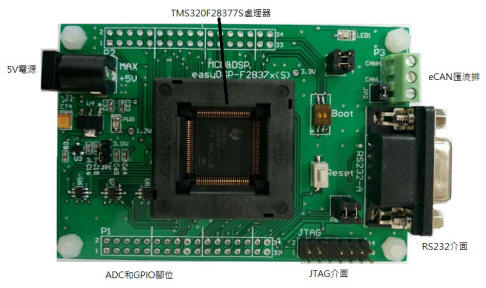

easyDSP-F2837x(S)硬體規格:

  • 標準採用TMS320F28377S數位信號處理器(DSP)與執行在200MHz速度

  • 晶片支援浮點運算功能

  • 164K byte的 RAM

  • 1024K byte的內含Flash ROM

  • 包含一組RS-232連接頭

  • 包含一組CAN連接頭

  • 晶片腳位均有拉出，包含GPIO、ADC 和其他電源訊號

  • 外部擴充連接頭(包含A/D通道和GPIO接點)

  • 模組工作電壓只需外加5Volt 電壓

  • 可在模組上執行 IEEE 1149.1 JTAG emulation的獨立功能

  • A/D轉換通道， 可選擇12位元解析度共14個單端通道來使用，或16位元位元解析度共7個差動通道來使用

  • ADC 通道輸入並有電壓保護裝置穩壓3.3V，不必外加穩壓二極體。

  • ADC 通道輸入並包含Anti-aliasing filter (noise filter)功能，可做基本低通濾波電路

  • USB JTAG直接插入電腦，直接連上CCS6.x軟體，支援程式燒錄等功能

  • 支援隔離式ISO-JTAG轉接介面

  • 支援開機模式設定

  • 可搭配此系列處理器包含有TMS320F28379S、TMS320F28377S、TMS320F28376S、TMS320F28375S、TMS320F28374S



發展工具 - 開發環境與軟體:

開發環境 型號 說明

XDS1xx ISO V2(隔離式)模擬器 第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New!
XDS1xx ISO V3(隔離式)模擬器 第三代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS5.x以上 版本。

easyDSP-SCI-ISO隔離式SCI傳輸器 支援串列訊號TTL轉USB介面，採用隔離式介面 New!

單極性多功能訊號轉接板

 提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片

雙極性DAC電壓輸出模組

 提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片

Micro SD儲存裝置(easyDSP-SD Card)

 採用SPI介面資料傳輸，可以相容各式DSP與MCU處理晶片

嵌入式DSP系統與CAN匯流排開發套件

 結合TI DSP處理器的CAN匯流排開發套件
4通道降壓轉會模組 類比電壓準位轉換模組
4通道升壓轉換模組 類比電壓準位轉換模組
Code Composer Studio V8.x New! 最新版軟體開發環境，可支援全系列MSP430/ARM/DSP處理器，可安裝於WIN7/8/10
