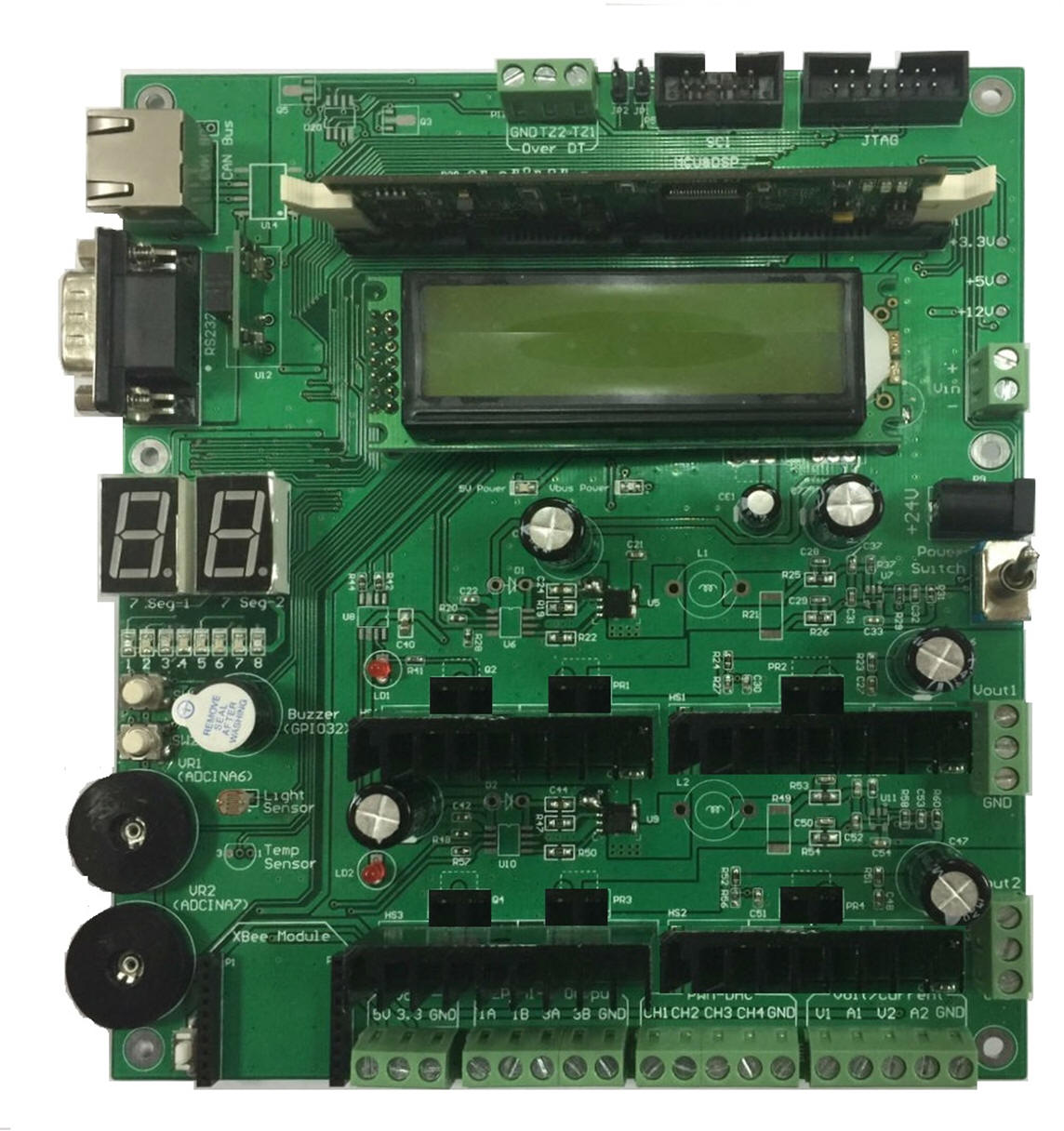

數位電源與能源控制(Power)教學平台
特色:
-
數位電源與能源控制(Power)教學平台搭配與使用使用TI德州儀器,搭配與使用使用數位訊號處理器F2806x/F28035/F28335為主要控制核心用作直流降壓電路,搭配標準C語言來進行不同的實驗與控制演算法
-
可運用於標準比例/積分/微分( PID),來控制兩個獨立降壓(Buck)功率級
-
可以讓使用者可以了解數位控制電源的基礎步驟,包括開迴路控制、演算法最佳化和控制閉迴路以及峰值電流模式控制等數位控制方法,包含VMC和PCMC
硬體介面與軟體功能:
-
2個可旋轉的可變電阻VR輸入
-
1個類比溫度Temp感測器
-
1個可控制Buzzer蜂鳴器
-
2個獨立式按鈕
-
8個獨立式LED顯示燈
-
2個七段顯示器
-
1個LCM 2x16文字顯示面板
-
1組RS232介面
-
1組CAN匯流排介面(需要搭配eCAN匯流排開發套件)
-
ADC、四組DAC類比電壓輸入
-
PWM數位輸出介面
-
1組XBee無線感測與通訊模組
-
兩組Buck電路,電阻負載實驗可以自行接上負載
-
包含基礎數位訊號處理使用手冊基礎實驗操作與電源控制實驗操作
可搭配儀器或設備:
eCAN匯流排開發套件:
其他實驗設備:
開發與評估套件 型號 說明
函數信號產生器 產生各式波型訊號源,輸入到DSP硬體設備中進行各式的處理
雙通道示波器 200/100/60 MHz 頻寬,支援1GSa/s取樣,可顯示兩通道的輸出波形,進行訊號比對與分析
發展工具 - 開發環境與軟體:
開發環境 型號 說明 Code Composer Studio V3.3
完整版可以支援全系列TI DSP處理器,可安裝於XP、WIN7/8作業系統 Code Composer Studio V5.x New!
最新版軟體開發環境,可支援全系列MSP430/ARM/DSP處理器,可安裝於XP、WIN7/8作業系統
