無線感測網路暨嵌入式開發平台easyMCU-LAB-Board
特色:
-

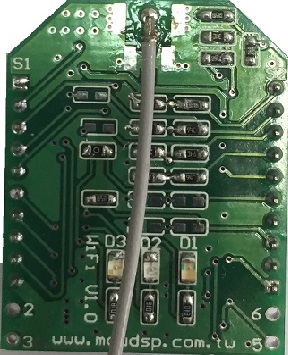

使用嵌入式16位元單晶片MCU或ARM-Cortex的處理核心系統，結合各式感測器與無線ZigBee/WiFi/BT/BLE/GSM/GPRS等設備，成為入門基本嵌入式處理器 開發套件，以及無線網路教學實驗應用，應用最簡單的C語言即可完成工作。
嵌入式MCU處理器:
-
採用TI 超低功耗 RISC 混合訊號微處理器的MSP430系列16位元微控制器提供用於廣泛低功耗及可攜式應用的終極解決方案。
-
基本搭配MSP430F5438A(16位元MCU)處理器，並提供包括技術支援文件、C語言範例、應用程式、相關工具和軟體 。
-
額外目前新增ARM-Cortex-M4F選項。

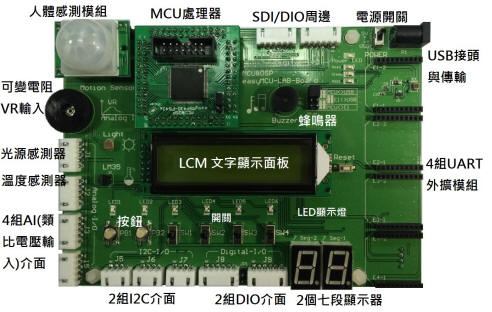

基本周邊介面與模組:
-
1個可旋轉的可變電阻VR輸入
-
1個類比溫度Temp感測器
-
1個類比光源Light感測器
-
1個人體移動Motion Sensor感測器
-
1個可控制Buzzer蜂鳴器
-
2個獨立式按鈕
-
4個可切換開關
-
6個獨立式LED顯示燈
-
2個七段顯示器
-
1個LCM 2x16文字顯示面板
-
USB接頭與傳輸
-
4組AI類比電壓輸入介面(支援0~3V電壓輸入)
-
2組I2C介面
-
2組DIO數位輸入/輸出介面(包含DIO介面、PWM腳位)
-
2組SPI/DIO數位輸入/輸出介面(包含DIO介面、SPI腳位)
-
4組UART外擴模組
|
4組AI(類比電壓輸入)介面可擴充實驗模組 |
|
 |

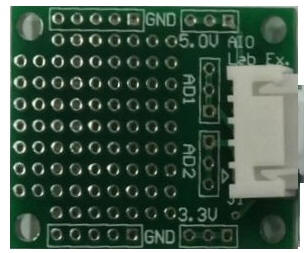

AI可自行焊接零件的實驗洞洞板(AIO Lab Ex.) |
 |
2通道電流感測模組，使用ACS712量測元件，可讀取與量測電流範圍0~5A，提供另一種選擇0~20A(Current Lab Ex.) |
 |
類比酒精感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關 |
|
|
類比空氣汙染感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關 |
|
|
類比液化氣/煤氣/甲烷(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關 |
|
|
類比一氧化碳感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關 |
|
2組I2C介面可擴充實驗模組 |
|
 |
I2C可自行焊接零件的實驗洞洞板(I2C Lab Ex.) |
 |
數位溫度與濕度感測器(Hum&Temp Lab Ex.) |
 |

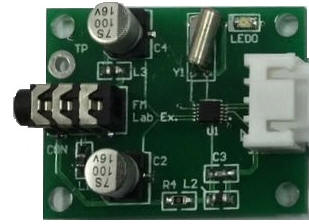

FM收音機模組(FM Lab Ex.) |
 |
9軸運動感測模組(加速度計+磁力計+陀螺儀) |
|
2組DIO(數位輸入/輸出)介面可擴充實驗模組 |
|
 |

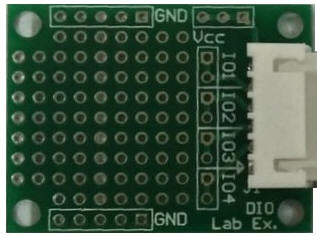

DIO可自行焊接零件的實驗洞洞板(DIO Lab Ex.) |
 |
5V 4相5線步進馬達 直徑：28mm 步進角度：5.625 x 1/64 減速比：1/64 |
|
2組SPI/DIO(數位輸入/輸出)介面可擴充實驗模組 |
|
|
|
DIO可自行焊接零件的實驗洞洞板(DIO Lab Ex.) |
 |
四通道DAC類比電壓(0~5V)輸出模組(DAC Lab Ex.) |
 |
MicroSD儲存模組(MicroSD Lab Ex.) |
專屬程式除錯介面與程式開發套專軟體Code Composer Studio V5/V6
