42型低壓方形三相直流無刷馬達/永磁同步馬達



簡介:

  • 42mm 方形尺寸

  • 高效率與長時間使用

  • 噪音低、震動小、出力大

  • 三相U、V、W訊號線，霍爾感測器訊號線

  • 可外掛各式編碼器(Encoder)模組

  • 可加裝行星馬達減速機

  • CE Certified和RoHS Compliant

  • 標準Delta連接(另有Y接繞線)三相直流無刷馬達

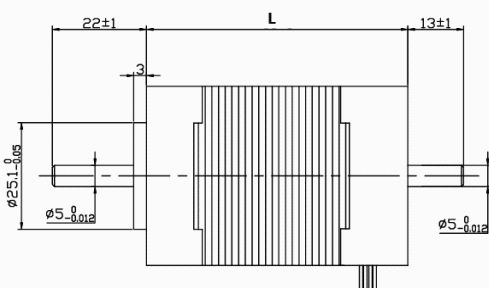

外觀與尺寸說明:



機種型號選擇:

 馬達型號

MW-24W-24V

MW-50W-24V

MW-75W-24V

MW-105W-24V

額定電壓(Rated voltage)

24VDC ,8-pole, Delta Winding

額定功率(Nominal power)

26W

52.5W

77W

105W

正常轉矩(Nominal Torque)

62.5mNm

125mNm

185mNm

250mNm

轉矩常數(Torque constant)

35mNm/A

35mNm/A

36mNm/A

37.6mNm/A

額定電流(Nominal current)

1.8A

3.6A

5.13A

6.64A

額定轉速(Nominal speed)

4000rpm

4000rpm

4000rpm

4000rpm

連續靜止轉矩(Continuous Stall torque)

75mNm

150mNm

220mNm

300mNm

峰值電流(Peak current)

5.4A

10.8A

15.3A

19.8A

峰值轉矩(Peak torque)

190mNm

380mNm

560mNm

750mNm

最大速度(Maximal speed)

4000rpm

4000rpm

4000rpm

4000rpm

反電動勢(Back EMF)

3.66V/krpm

3.72V/krpm

3.76V/krpm

3.94V/krpm

線對線電阻(Resistance line to line)

1.8Ohms

0.8Ohms

0.55Ohms

0.28Ohms

線對線電感(Inductance line to line)

2.6mH

1.2mH

0.8mH

0.54mH

轉子慣量(Rotor inertia)

24kgm2 . 10^-7

48kgm2 . 10^-7

72kgm2 . 10^-7

96kgm2 . 10^-7

馬達長度(L)

40mm

60mm

81mm

100mm

重量

0.3kg

0.45kg

0.65kg

0.8kg



介電強度(Dieletric strength)

500 VDC for one minute

絕緣電阻(Insulation resistance)

100 MOhms Min, 500 VDC

Ambient operating temperature

-10°C...50°C

Maximum winding temperature rise

80°C





編碼器Encoder與解角器Resolver套件:

模組套件 型號 說明
編碼器(Encoder)模組與編碼光盤 各式編碼器模組與編碼光盤

Resolver訊號轉換編碼器套件 支援Resolver訊號輸入，轉換成A、B訊號輸出，相差90度， 另可選擇方向或index輸出
Resolver訊號放大套件(DSP-Resolver) 支援Resolver訊號， 輸入參考旋波訊號，輸出單端Sin、Cos訊號
