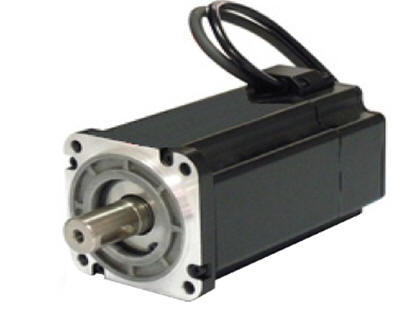

特殊型高壓三相同步馬達(採用解角器Resolver輸出)
簡介:
-
方形尺寸
-
高效率與長時間使用
-
噪音低、震動小、出力大
-
三相U、V、W訊號線
-
外掛多摩川解角器(Resolver)模組

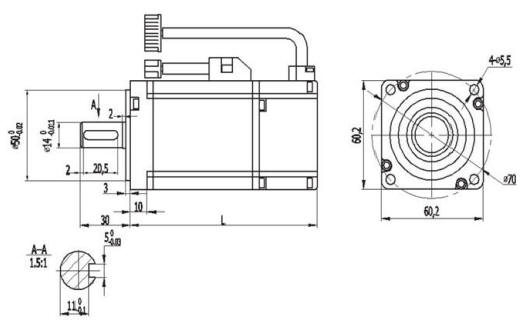

外觀與尺寸說明:
機種型號選擇:
|
馬達型號 |
MW-200W-RV |
MW-400W-RV | MW-600W-RV |
|
額定功率(W) |
200 |
400 | 600 |
|
額定線電壓(V) |
220 |
220 | 220 |
|
額定線電流(A) |
1.2 |
2.8 | 3.5 |
|
額定轉速(RPM) |
3000 |
3000 | 3000 |
|
額定轉矩(N.m) |
0.637 |
1.27 | 1.91 |
|
峰值轉矩(N.m) |
1.91 |
3.9 | 5.73 |
|
反電動勢(V/1000r/min) |
30.9 |
29.6 | 34 |
|
轉矩常數(N.m/A) |
0.53 |
0.45 | 0.55 |
|
轉子慣量(kg.m^2) |
0.175 x10^-4 |
0.29 x10^-4 | 0.39 x10^-4 |
|
線間電阻(歐姆) |
6.18 |
2.35 | 1.93 |
|
線間電感(mH) |
29.3 |
6.17 | 10.7 |
|
電機絕緣等級 |
Class F |
1.6 | 1.6 |
|
防護等級 |
IP64 |
IP64 |
IP64 |
|
操作環境 |
-20~55度 |
-20~55度 |
-20~55度 |
|
多摩川解角器 |
4096 |
4096 |
4096 |
|
軸心直徑 |
14mm |
14mm |
14mm |
|
長度mm |
116 |
141 | 169 |
***額外型號有MW-800W-RV 和MW-1000W-RV可選擇***

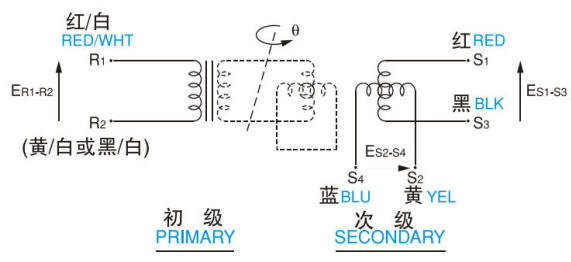

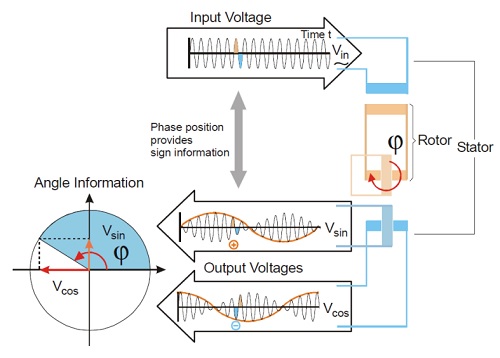

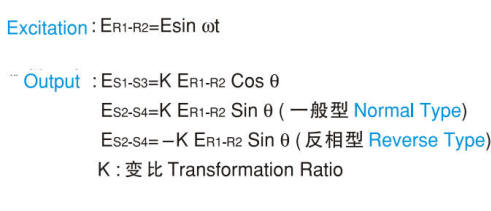

解角器Resolver輸出:
- 搭配多摩川旋轉解角器
其他配件:
| 模組套件 | 型號 | 說明 |
|
|
Resolver訊號轉接編碼器套件 | 支援Resolver訊號，將期轉換成A、B訊號輸出，相差90度，額外有方向或index可以選擇 |
 |
Resolver訊號放大套件(DSP-Resolver) | 支援Resolver訊號， 輸入參考旋波訊號，輸出單端Sin、Cos訊號 |
