無線感測網路暨嵌入式開發平台(ARM Cortex-M4F處理器)

特色:

• 使用嵌入式ARM-Cortex M4的處理核心系統，結合各式感測器與無線ZigBee/WiFi/BT/BLE/GSM/GPRS等設備，成為入門基本無線網路教學實驗開發套件。

嵌入式處理器:

• 採用TI 超低功耗ARM-Cortex M4F@48MHz，並提供包括技術支援文件、C語言範例、應用程式、相關工具和軟體。

周邊介面與模組:

• 1個可旋轉的可變電阻VR輸入

• 1個類比溫度Temp感測器

• 1個類比光源Light感測器

• 1個人體移動Motion Sensor感測器

• 1個可控制Buzzer蜂鳴器

• 2個獨立式按鈕

• 4個可切換開關

• 6個獨立式LED顯示燈

• 2個七段顯示器

• 1個LCM 2x16文字顯示面板

• USB接頭與傳輸

• 4組AI類比電壓輸入介面(支援0~3V電壓輸入)

• 2組I2C介面

• 2組DIO數位輸入/輸出介面(包含DIO介面、PWM腳位)

• 2組SPI/DIO數位輸入/輸出介面(包含DIO介面、SPI腳位)

• 4組UART外擴模組

選配周邊介面:

4組UART外擴介面可擴充實驗模組
	無線2.4GHz ZigBee感測與傳輸模組
	無線2.4GHz藍芽4.0 Low Energy傳輸模組
	無線2.4GHz WiFi網路串列模組

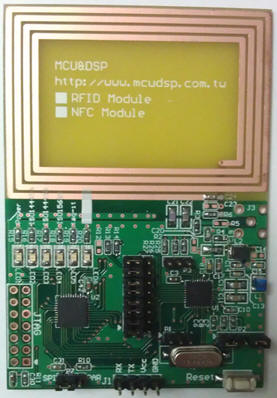

	無線射頻辨識(NFC/RFID)讀寫模組
	語音合成輸出模組(TTS_adapter)
	RS-485資料傳輸模組(RS485 Adapter)
	光纖通訊模組與光纖電纜線(Fiber Adapter)
	GSM/GPRS行動通訊模組
	10/100網路模組

4組AI(類比電壓輸入)介面可擴充實驗模組
	AI可自行焊接零件的實驗洞洞板(AIO Lab Ex.)
	2通道電流感測模組，使用ACS712量測元件，可讀取與量測電流範圍0~5A，提供另一種選擇0~20A(Current Lab Ex.)
	類比酒精感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關
	類比空氣汙染感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關
	類比液化氣/煤氣/甲烷(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關
	類比一氧化碳感測器(Sensor Lab Ex.) SW-200D 高靈敏滾珠傾斜開關



2組I2C介面可擴充實驗模組
	I2C可自行焊接零件的實驗洞洞板(I2C Lab Ex.)
	數位溫度與濕度感測器(Hum&Temp Lab Ex.)
	FM收音機模組(FM Lab Ex.)
	9軸運動感測模組(加速度計+磁力計+陀螺儀)



2組DIO(數位輸入/輸出)介面可擴充實驗模組
	DIO可自行焊接零件的實驗洞洞板(DIO Lab Ex.)
	5V 4相5線步進馬達 直徑：28mm 步進角度：5.625 x 1/64 減速比：1/64



2組SPI/DIO(數位輸入/輸出)介面可擴充實驗模組
	DIO可自行焊接零件的實驗洞洞板(DIO Lab Ex.)
	四通道DAC類比電壓(0~5V)輸出模組(DAC Lab Ex.)
	MicroSD儲存模組(MicroSD Lab Ex.)
	VGA彩色顯示螢幕 3.5-inch diagonal screen 320×240-pixel resolution Full color (262000 colors) RGB display 4-wire resistive touch screen Integrated SSD2119 LCD driver/controller

發展工具 - 開發環境與軟體:
