嵌入式多通道浮點DSP運算控制資料擷取卡 easyDSP-F28377xDAQ
特色:

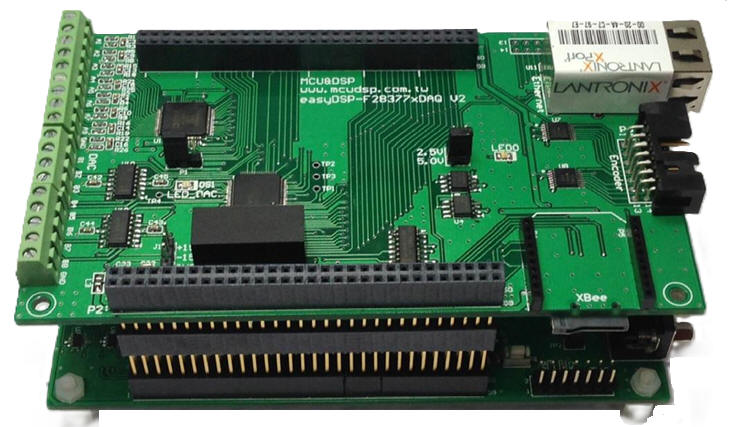

雙核心浮點DSP運算控制多功能資料擷取卡easyDSP-F28377xDAQ基本上由兩 個發展模組結合在一起。
-
多通道DAQ資料擷取卡
easyDSP-F28377xDAQ資料擷取卡,是為一個類比電壓資料擷取擴充介面卡。採用八組16-Bit同步化的ADC和八組16-Bit 同步化的DAC,取樣頻率可透過軟體進行調整,並包含2個可顯示與控制的LED燈 ,而且可以外擴3軸的編碼器輸入,並包含無線通訊介面。提供完整的範例應用(採用C語言的原始編碼)與教學研究應用範例,讓您即時的使用DSP來做各式的量測處理與程式控制與顯示。包含相關中文教學與實驗控制手冊,提供給您學習與研究的一大利器。
規格:
-
使用德州儀器公司TMS320F28377D/S處理器,可達基本八個同步16位元類比-數位轉換及八個同步數位-類比轉換通道。
-
可使用軟體設定取樣率從1Hz至200kHz(八通道同時)。
-
使用標準端子台當成輸入/輸出端子。
-
可透過硬體選擇輸入電壓範圍+/-5V或+/-10V。
-
可透過硬體選擇輸出電壓範圍+/-5V或+/-10V。
-
一個可控制的LED燈。
-
一個可控制DAC的LED燈。
-
全部使用簡單C語言進行程式規劃與撰寫
-
包含應用範例,使用德州儀器公司的Code Composer Studio V8.x進行開發。
發展工具 - 開發環境與軟體:
工具與開發環境 | 型號 | 說明 |
|
XDS1xx ISO V2(隔離式)模擬器 | 第二代XDS1xx USB介面模擬器,添加隔離式介面,支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New! |
|
最新一代XDS11x USB介面模擬器 ,添加隔離式介面,可支援CCS6.x以上版本。(提供比上一代更高五倍的傳輸速度)New!。 | |
10/100網路模組 | 進行擴充選項,額外添加10/100Mbps網路介面模組 | |
結合TI DSP處理器的CAN匯流排開發套件 | ||
|
提供Real Time Clock模組,提供目前時鐘與日期,採用標準I2C介面 | |
提供SD卡介面 | ||
三軸編碼器輸入模組 |
|
|
XBee無線感測擴充模組與通訊擴充模組 | ||
多通道示波器 |
數位示波器提供了兩通道與四通道, 頻寬範圍包括300MHz, 200MHz, 100MHz及70MHz。各型號皆提供了2GSa/s 交錯式即時取樣率及100GSa/s 超高速的等效取樣率。搭配8吋800*600 TFT LCD的螢幕顯示,垂直檔位1mV/div,與時間範圍1ns/div至100s/div,使GDS-2000A 能對複雜及微弱的信號波形進行精確的量測。 |
